K423是一种具有γ’相析出强化和钼钴元素固溶强化的镍基铸造高温合金。它含有较多的铬，因此在1000℃以下具有良好的抗氧化性。但由于钼和铬含量高，显微组织稳定性较差。在750-900℃长期使用时，会析出大量片状σ相。该合金具有良好的铸造工艺性能，适用于制造在1000℃以下运行的燃气轮机的空心和实心导叶或整体铸造导叶。
K423材料技术标准
QBWS9-7046—1996《K23（C1023）镍基高温合金重熔锭》

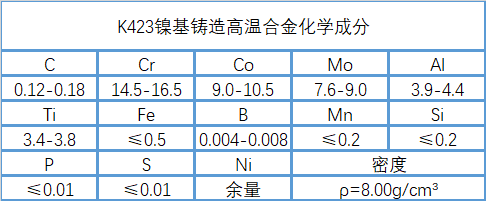

K423 化学成分
K423热处理系统
1190℃，15min，炉冷（不超过45min）至1000℃，空冷。也可以作为铸件使用。
K423 熔铸工艺
采用真空感应炉熔炼母合金，精炼温度1550-1600℃，浇注温度1390-1420℃。母合金在真空感应炉中重熔并铸造零件。铸型为熔模铸造壳型，灌砂。
K423 应用概述和特殊要求
这种合金用于制造涡轮风扇发动机的I和II导叶。与此合金相似的C1023合金在国外被用作RB211、TF41、SpeyMK511等发动机的导向叶片。
K423工艺性能及要求
(1)成型性能
铸造性能好，可铸造成内腔形状复杂、壁厚小于1mm的空心叶片。为 900°C。合金的线收缩率约为2.2%。
(2) 焊接性能
氩弧焊和电束焊是可能的。堆焊试验焊缝的热影响区未发现裂纹。
(3)零件热处理工艺
在氩气保护下，将零件加热到1190℃，保温15分钟，然后在炉内45分钟内冷却到1000℃，在空气中冷却。
(4)表面处理工艺
一般不进行表面保护处理，但在900℃以上使用时，可采用铬铝共渗法对材料进行改良耐腐蚀性能。
(5)切削和磨削性能
使用硬质合金工具。
以上是对K423（K23）镍基铸造高温合金材料的介绍。 (muransy.com) 每天更新合金信息。欢迎大家多多指教和交流。
