K423A合金是在K423合金的基础上发展起来的一种镍基铸造高温合金。由于降低了铬、钴、钼元素的含量，提高了硼元素的含量，降低了合金固溶体的过饱和度，提高了合金组织的稳定性。该合金具有良好的抗氧化性和抗热疲劳性，良好的铸造性能和焊接性能，组织稳定。适用于制造1000℃以下运行的燃气轮机的空心和实心导向叶片或整体铸造导向。
K423A技术标准
HB 7241—1995《K423A合金锭》

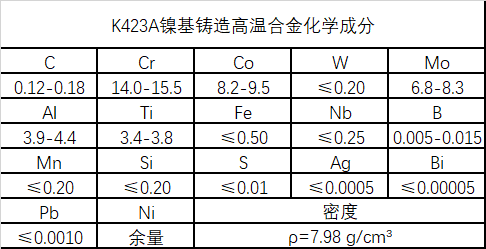

K423A 化学成分
K423A热处理系统
1190℃，15min，炉冷（不超过45min）至1000℃，空冷。该合金也可以铸态使用。
K423A多种规格及供货状况
直径70-90mm的中间合金锭。铸态供应。
K423A冶炼铸造工艺
中间合金在真空感应炉内熔炼，精炼温度1550-1600℃，浇注温度1390-1420℃。母合金在真空感应炉中重熔并铸造零件。铸型为熔模铸造壳型，灌砂。
K423A 应用概述和特殊要求
该合金已用于制造涡轮轴发动机的一流整体铸造导轨。与此合金相似的C1023合金在国外已用于RB211、TF41、SpeyMK511、TAY等发动机的导叶。
K423A工艺性能及要求
(1)成型性能
铸造性能好，可铸造成内腔形状复杂、壁厚小于1mm的空心叶片。合金的线收缩率约为2.2%。
(2) 焊接性能
氩弧焊和电子束焊是可能的。堆焊试验未发现焊缝热影响区有裂纹。
(3)零件热处理工艺
在氩气保护下，将零件加热到1190℃，保温15分钟，然后在炉内45分钟内冷却到1000℃，在空气中冷却。
(4)表面处理工艺
一般不进行表面保护处理，但在900℃以上使用时，可采用铬铝共渗法提高材料耐腐蚀性高。
(5)切削和磨削性能
使用硬质合金工具。
以上就是K423A（K23A）镍基铸造高温合金的介绍，（muransy.com）日常更新合金类资料，欢迎大家指教。
