K423是一种镍基铸造高温合金，具有钼、钴等元素的γ相析出强化和固溶强化。它含有较多的铬，因此在1000℃以下具有良好的抗氧化性。但由于钼、铬含量高，组织稳定性差，在750~900C长期使用时会析出大量片状σ相。该合金具有良好的铸造工艺性能，适用于制作1000℃以下运行的燃气轮机的空心和实心导叶或整体铸造导叶。

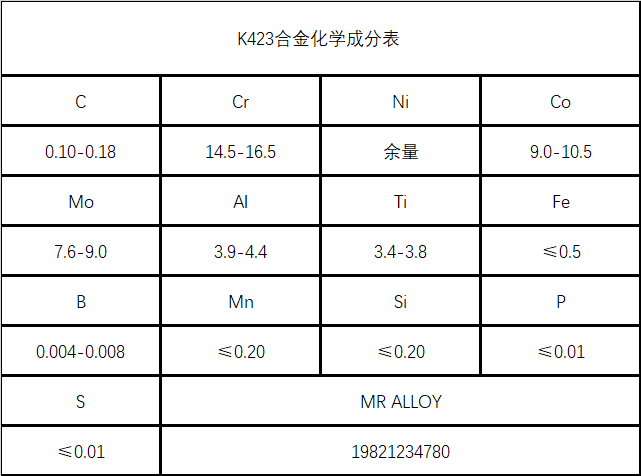

K423合金成分

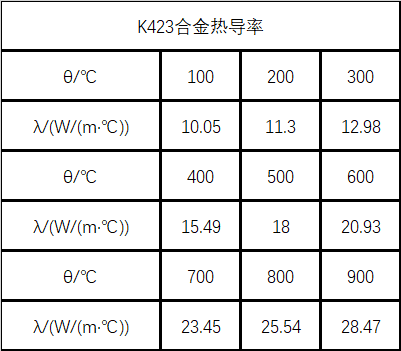

K423合金导热系数
K423工艺性能和要求
(1)成形性具有良好的铸造性能，可铸造成腔体形状复杂、壁厚小于1mm的空心叶片。浇注温度1420~1480C，壳式烘烤温度900℃。合金的线收缩率约为2.2%。
(2)焊接性能可以是电弧焊和电束焊。堆焊试验在焊缝热影响区未发现裂纹。
(3)零件的热处理过程有氩气保护。将零件加热至1190C，保温15min，然后在45min内将炉冷至1000C，空冷。
(4)表面处理工艺一般不进行表面保护处理，但在900C以上使用时，可采用铬铝共渗法，以提高材料的耐腐蚀性能。
(5) 硬质合金刀具用于切削和磨削性能。
K423铸造工艺
(1)浇注温度和型壳温度对铸造高温合金K423的力学性能影响较大。当模壳温度为850℃～1050℃、浇注为1380℃、模壳温度为850℃～1440℃时，合金可获得最佳的综合力学性能。
(2)对于薄壁和形状复杂的零件，如承重套管，考虑到铸件的充填性，当采用高浇注温度（1500℃）和中等模具温度（950℃）浇注时，铸件在获得优良冶金质量，也可以获得良好的机械性能。
以上就是K423镍基铸造高温合金K423材料的介绍。 （mualloy.com，muransy.com）每日更新合金资讯，欢迎业界人士指教。
