K419是一种高钨低铬镍基铸造高温合金。含铝、钛、铌等γ相形成元素较多，硼含量较高。该合金具有高温强度高、综合性能好、组织稳定、铸造性能好等特点。 700~1150℃铸态或镀铝状态无缺口敏感性，基材在1050℃以下完全抗氧化。在涡轮转子叶片的法向应力范围（147~245MPa）内，与国外同类合金相比，其工作温度比MAR-M246合金高10℃左右，比IN100合金高25-30℃。这种合金并不昂贵。金属元素。适用于制造在1000℃以下工作的燃气轮机空心叶片和整体铸造涡轮机等高温零件。
K419合金的使用
由K419合金制成的涡轮喷气发动机启动器整体铸造轮转子，工作温度约为900℃，最高转速为80,000r/min。已通过台架试验鉴定。此外，该合金还广泛用作高温（>1000°C）耐久拉伸试验机的夹具。

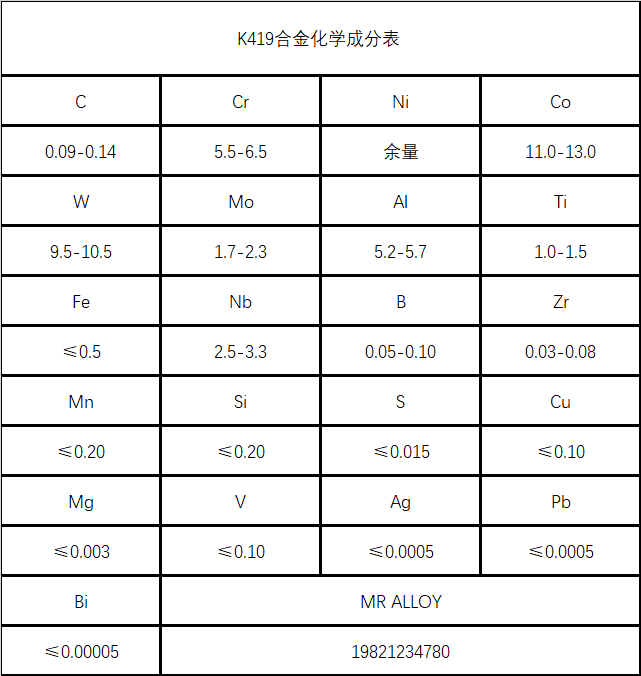

K419合金成分
K419合金结构
铸态合金的显微组织特点是：γ固溶体上、晶界和枝晶间有分散的γ相析出，含6%~7%的γ/γ共晶相，有块状和条状 MC 碳化物。 γ相是合金的主要强化相，约占合金重量的60%，MC碳化物约占0.8%，M3B2硼化物约占1%。合金在850~950℃长期保温后，γ相聚集长大，MC型碳化物分解，析出M6C碳化物，但未发现TCP相析出。

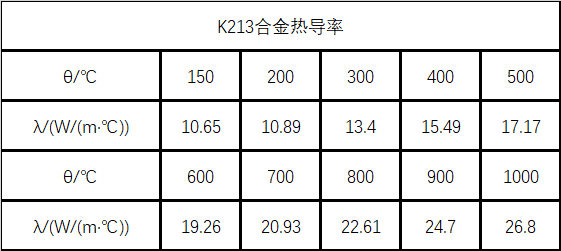

K419合金导热系数
以上是关于K419镍基铸造高温合金材料的介绍。 (mualloy.com，muransy.com) 将每天更新有关合金的信息。欢迎大家指教和交流。
