K419概述

K419是镍基沉淀硬化型等轴晶铸造高温合金，使用温度在1000℃以下。该合金不含昂贵的金属元素，其成分特点是高钨低铬。合金中ω(W+Mo)达12%、ω(Al+Ti+Nb)达9%，且含有较高的硼元素。合金具有较高的高温强度，具有综合性能好、组织稳定、铸造工艺性能好等特点。适合于制作燃气涡轮空心叶片和整体铸造涡轮等高温零部件。

K419应用概况及特性

合金已用于制造涡轮喷气发动机起动器整体铸造涡轮转子，零部件工作温度约900℃，最高转速达80000r/min。

该合金在涡轮转子叶片通常承受的应力范围(147MPa-245MPa)内，与国外同类型的合金相比较，工作温度比MAR-M246合金约高10℃，比IN100合金高25℃-30℃。合金在700℃-1150℃下铸态或经渗AI后的持久性能均无缺口敏感性，基材在1050℃以下完全抗氧化。

K419材料技术标准

GB/T 14992高温合金和金属间化合物高温材料的分类和牌号

HB5163  K419 合金锭

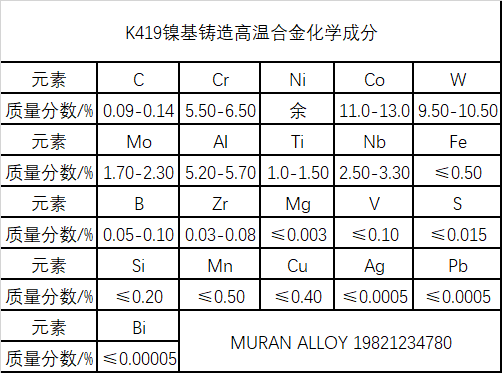

K419化学成分

K419供应状态

母合金和精铸件以铸态供应。

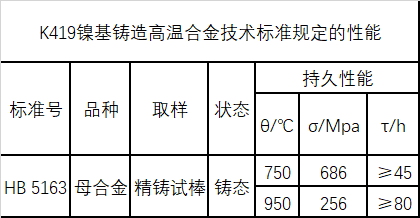

K419技术标准规定的性能

K419成型工艺与性能

合金的铸造性能良好，用熔模铸造法可铸成复杂的薄壁空心叶片，也可铸成整体涡轮。铸造收缩率约为2%。

以上就是关于K419镍基铸造高温合金材料介绍，（muransy.com）日常更新合金类资讯，欢迎大家指教交流。
