K419H概述

K419H是镍基沉淀硬化型等轴晶铸造高温合金，是在K419合金中加入ω(Hf)1.2%-1.6%后的改型合金，使用温度在1000℃以下。合金的中、高温强度比较高，组织稳定、铸造性能好。适于制作燃气涡轮转子叶片、导向叶片和整体涡轮及其他高温零件。

K419H应用概况及特性

合金已用于制作航空发动机高压涡轮叶片。

合金因含有较高的铪元素，使其中温(760℃)持久寿命和塑性、室温及中温瞬时塑性显著提高。合金的中、高温强度高于K419、K403和K409合金，与美国的MAR-M002合金相当。合金在高温长期时效后不析出片状α相或μ相。

K419H材料技术标准

GB//T 149992 高温合金和金属间化合物高温材料的分类和牌号

Q/6S 145 K149H合金锭

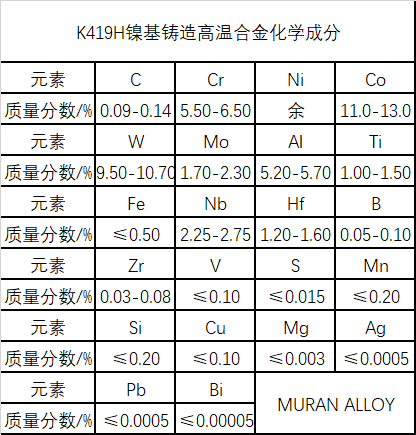

K419H化学成分

K419H热处理制度

合金的标准热处理制度为：870℃×16h/AC

K419H供应状态

母合金以铸态供应；精铸件以铸态或经热处理后供应。

K419H成型工艺与性能

合金铸造性能良好，可铸成各种复杂空心涡轮叶片、导向叶片和整体涡轮盘等零件。

K419H切削加工与磨削性能

​无特殊要求

以上就是关于K419H镍基铸造高温合金材料介绍，（muransy.com）日常更新合金类资讯，欢迎大家指教交流。
