K419是一种高钨低铬镍基铸造高温合金，含有较多的铝、钛、铌等γ相形成元素，并含有高硼。该合金具有高温强度高、综合性能好、组织稳定、铸造工艺性能好等特点。铸态或镀铝状态在700-1150℃的永久性能无缺口敏感性，基材在1050℃以下完全抗氧化。在涡轮转子叶片正常承受的应力范围（147-245MPa）内，工作温度比MAR-M246合金高10℃左右，比IN100合金高25-30℃。外国合金。该合金不含昂贵的金属元素。适用于制造在1000℃以下工作的燃气轮机空心叶片和整体铸造涡轮机等高温零件。

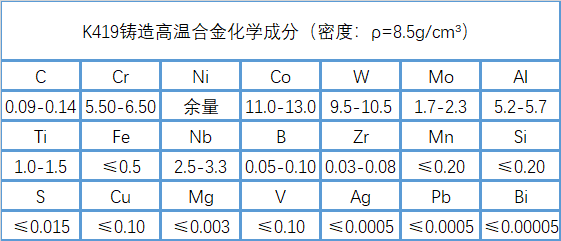

K419的化学成分
K419热处理系统
该合金以铸态使用
K419规格及供货条件
直径70-90mm的中间合金锭。铸态供应。
K419 熔铸工艺
母合金在真空感应炉中熔炼，在真空感应炉中重熔，然后浇注熔模铸件和样品。
K419的应用概述和特殊要求
采用该合金制造的涡喷发动机启动器为整体铸造涡轮转子，工作温度约900℃，最高转速8000r/min，已通过台架试验鉴定。也广泛用作高温（>1000℃）永久拉力试验机的夹具。
K419 工艺性能和要求
(1)成型性能
铸造性能好，可采用熔模铸造法铸造复杂的薄壁空心叶片和整体涡轮机。铸件收缩率约为2%。
(2)零件热处理工艺
零件以铸态使用。
(3)表面处理工艺
采用固定渗铝法，即950℃渗铝1h，然后1050℃扩散处理2h。
K419功能评估测试
将合金铸造成一个完整的涡轮转子，并测试以下项目：
性能测试：进气温度815-975℃；入口压力为294MPa；油压为196MPa。
超速测试：23次超速启动，最高转速77000r/min
寿命测试：5min内连续启动3次，冷却至室温后连续启动3次，此循环为400次。每次转速达到45000r/min。
抗震强度测试：根据实际使用条件，本次测试采用3个频率（25、50、100Hz）。
垂直冲击过载试验：加载频率为56次/min，总次数为10000次。
低温测试：环境温度-40-50℃时直接启动。
在上述测试中，涡轮转子工作正常，性能良好。
以上就是关于K419高钨低铬铸造高温合金，（muransy.com）每日更新合金资讯，欢迎大家指教交流。
