​K424概述

K424是镍基沉淀硬化型等轴晶铸造高温合金，使用温度小于1000℃。合金的特点是铝和钛元素含量高、密度低。合金具有较高的高温强度和塑性、良好的铸造性能，主要产品有涡轮转子叶片、整铸涡轮转子及导向器、尾喷调节片底板等精密铸造结构件。

K424应用概述及特性

合金已应用于制作航空、航天发动机涡轮叶片、尾喷口调节片、整铸涡轮转子及导向器等部件，批产和使用情况良好。

合金在室温和750℃低周疲劳过程中，均发生循环硬化，材料应力抗力逐渐增加，然后趋向稳定。合金在850℃左右长期使用时，有析出α相的倾向，但对零件尺寸大小比较敏感，可通过控制合金成分和冶炼工艺参数以及采用薄壁尺寸来减少和延缓α相析出。另外，α相析出倾向可以通过平均电子空位数N预测，当N≥2.7时，析出大量的α相，当N≤2.8时，不析出α相。

K424材料技术标准

GB/T 14992  高温合金和金属间化合物高温材料的分类和牌号

GJB 5512.1  铸造高温合金和铸造金属间化合物高温材料母合金规范

第1部分：普通精密铸件用铸造高温合金母合金

HB 7763  航空发动机用等轴晶铸造高温合金锭规范

HB/Z 140  航空用高温合金热处理工艺

Q/GYB 05054  K424合金涡轮转子精铸件

Q/GYB 05055  K424合金低压涡轮工作轮精铸件

Q/GYB 05056  K424合金导向器Ⅰ精铸件

K424熔炼与精铸工艺

采用真空感应炉熔炼母合金，经真空感应炉重熔，用熔模精密铸造法浇注精密铸件和试棒。

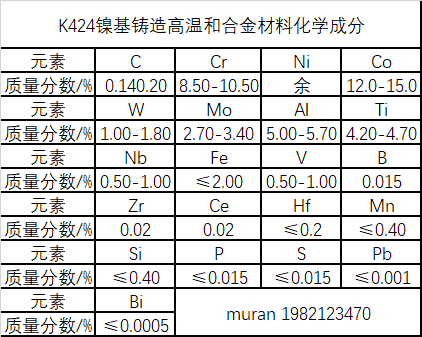

K424化学成分

K424品种规格与供应状态

（1）主要规格

母合金铸成圆形长棒，其直径范围为70-90mm，长度不小于250mm

（2）供应状态

母合金以铸态供应；精铸件以铸态或经热处理后供应。

K424密度

ρ=7.87g/cm³

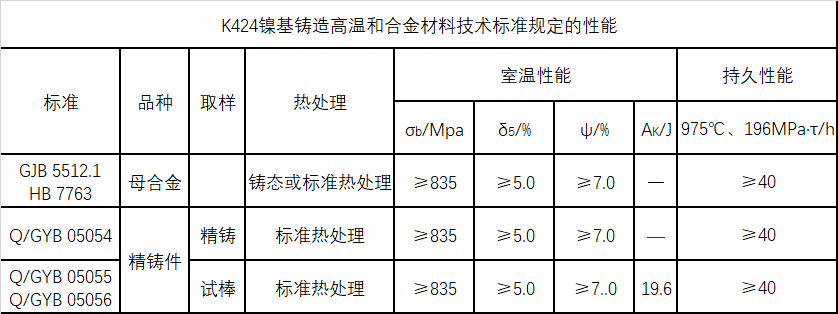

K424技术标准规定的性能

K424工艺性能与要求

（1）成型工艺与性能

合金铸造性能良好。用熔模铸造法可铸成复杂的薄壁空心叶片、整铸涡轮和薄厚不均的调节片等部件。

（2）焊接性能

合金的焊接性能较差，成品叶片不允许补焊。

（3）零件热处理工艺

零件在铸态或经1210℃×4h/AC热处理后使用。无余量叶片铸件在真空或保护气氛下进行热处理。

（4）表面处理工艺

涡轮转子叶片榫齿部位可采用喷丸处理。

（5）切削加工与磨削性能

采用硬质合金刀具。

以上就是关于K424镍基铸造高温和合金材料介绍，（muransy.com）日常更新合金资讯，欢迎大家指教交流。
