K435概述

K435是镍基沉淀硬化型等轴晶铸造高温合金，使用温度900℃以下。合金加入约ω(Co+W+Mo)18.5%、ω(Al+Ti+Nb)7.5%、ω(Cr)16%和多种微量元素，进行充分的固溶强化、沉淀强化和晶界强化。该合金具有较高的高温强度、较好的耐热腐蚀性能。主要产品为精密铸造叶片。

K435应用概述及特性

合金已用于制作在900℃以下的发电、或舰用燃气轮机涡轮导向叶片等高温部件。

合金的抗热腐蚀性能优于K438和IN738合金。在相同条件的抗热腐蚀试验中，K435合金的平均腐蚀深度仅为11.4μm；在90%Na2SO4+10%NaCI混合盐中，进行900℃×200h热腐蚀的平均腐蚀速率仅为0.28mg/(c㎡•h)。

K435材料技术标准

Q/KJ.J02.27  K435铸造镍基高温合金锭

K435熔炼与铸造工艺

采用真空感应炉熔炼母合金，真空感应炉重熔，用熔模精密铸造填砂浇注法铸造零件和试棒，浇注温度1400℃-1420℃，模壳温度780℃-950℃。

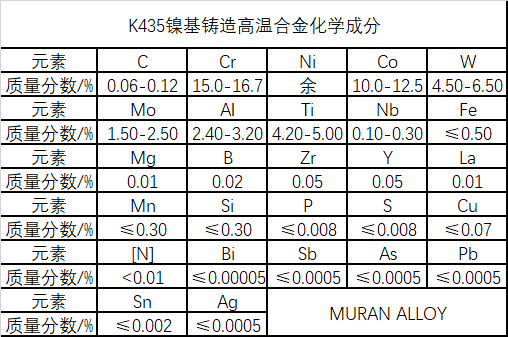

K435化学成分

K435合金主要规格

母合金铸成圆形长棒，其直径范围为75mm-90mm，长度不小于250mm。

K435供应状态

母合金以铸态供应、精铸件经热处理后供应。

K435密度

ρ=8.239g/cm³

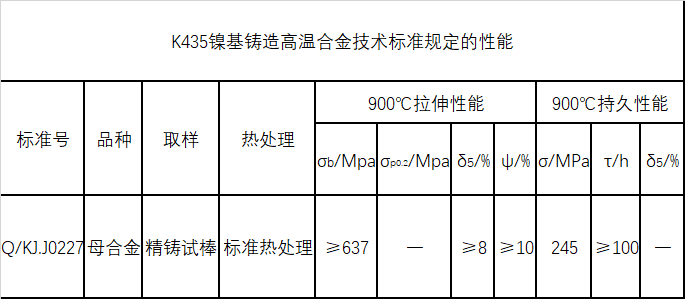

K435技术标准规定的性能

​K435成型工艺与性能

合金的主要性能良好，用熔模铸造法可铸成复杂薄壁空心叶片，铸造线收缩率约为1.9%。

K435切削加工与磨削性能

要求用合适工艺对叶片榫槽进行缓进磨削，以防止磨削裂纹产生。

以上就是关于K435镍基铸造高温合金材料介绍，（muransy.com）日常更新合金类咨询，欢迎大家指教交流。
