K409概述
K409是镍基沉淀硬化型等轴晶铸造高温合金,其成分特点是含有ω(Ta)4. 2%。合金的使用温度小于950℃。合金具有较高的高温强度,抗氧化、耐腐蚀性能较好。采用熔模精密铸造法可铸出各种形状复杂的零件。适于制作950℃以下长期工作的航空发动机和工业燃气轮机叶片及其他高温用零件。
K409应用概况及特性
合金已用于制作航空涡轮发动机Ⅰ级涡轮转子叶片,通过了试飞及寿命台架试车,性能良好。
合金因含钽元素,故成本比同类型的合金略高;因含铬元素较低,使合金的电子空位数下降到2.14,组织稳定,在850℃-950℃时效近万小时,不析出α相。
K409材料技术标准
GB/T 14992 高温合金和金属间化合物高温材料的分类和牌号
HB 5330 航空用K9合金锭

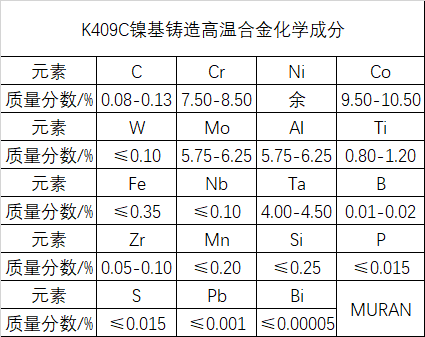

K409化学成分
K409热处理制度
标准热处理制度为:1080℃×4h/AC+900℃×10h/AC。
K409主要规格
母合金铸成圆形长棒,其直径范围为65mm-85mm,长度不小于250mm。
K409供应状态
母合金以铸态供应;精铸叶片以铸态或经热处理后供应。

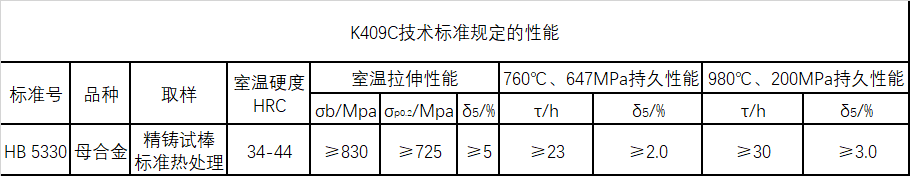

K409技术标准规定的性能
K409成型工艺与性能
合金铸造性能良好,疏松倾向小。控制浇注温度为1420℃,模壳温度为750-850℃,可获得表面晶粒均匀的铸件。
K409零件热处理工艺
零件一般在铸态下使用,若采用扩散涂层须进行标准热处理。
以上就是关于K409镍基铸造高温合金材料介绍,(muransy.com)日常更新合金类资讯,欢迎大家指教交流。
