K412概述

K412是镍基沉淀硬化型等轴晶铸造高温合金，使用温度在900℃以下。合金加入铬、钨和钼元素进行固溶强化，加入铝和钛元素形成γ'相沉淀强化。合金在1000℃以下抗氧化性能好，并具有较高的高温强度和良好的铸造工艺性能。主要产品为精铸叶片。

K412应用概况及特性

合金已用于制作工作温度900℃以下的涡轮起动机和燃气涡轮导向叶片及其他高温静部件。

合金在900℃以下有一定的强度，但塑性较低。

K412材料技术标准

GB/T 14992 高温合金和金属间化合物高温材料的分类和牌号

YB/T 5248 铸造高温合金母合金

HB 7763 航空发动机用等轴晶铸造高温合金锭规范

HB 5159 K412 合金锭

HB/Z 140 航空用高温合金热处理工艺

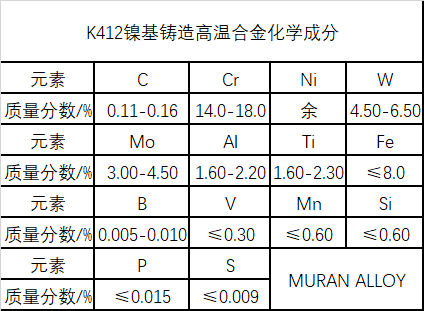

K412化学成分

K412热处理制度

合金的标准热处理制度为：1150℃±10℃×7h/AC

K412主要规格

母合金铸成圆形长棒，其直径范围为75-90mm，长度不小于250mm。

K412供应状态

母合金以铸态供应，精铸件经热处理后供应。

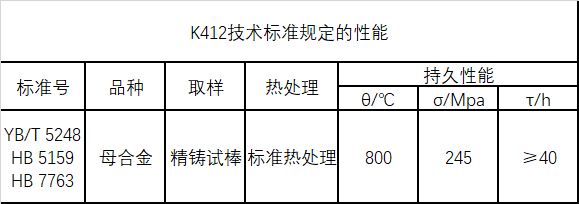

K412技术标准规定的性能

K412成型工艺与性能

采用真空感应炉熔炼母合金，在真空感应炉内重熔，在真空下浇注温度根据零件的重量和结构，控制在1550℃-1650℃。在普通铸模中浇注时，合金的线收缩率约为2.1%-2.3%；在热陶瓷模中为0.4%-0.8%。零件用熔模精密铸造时，可利用本合金返回料50%。

​以上就是关于K412镍基铸造高温合金材料介绍，（muransy.com）日常更新合金类资讯，欢迎大家指教交流。
