K409 是一种沉淀硬化镍基铸造高温合金。其成分特点是含有42%的钽，使合金具有更高的高温强度、更好的抗氧化性和抗腐蚀性能。但由于钽是一种贵重元素，因此该合金的成本高于同类合金合金。该合金具有良好的结构稳定性。 850~950℃老化近万小时，无α相析出。熔模铸造法可用于铸造各种形状复杂的零件。适用于生产在950℃以下长时间工作的航空发动机、工业燃气轮机叶片等高温零件。
K409高温合金化学成分

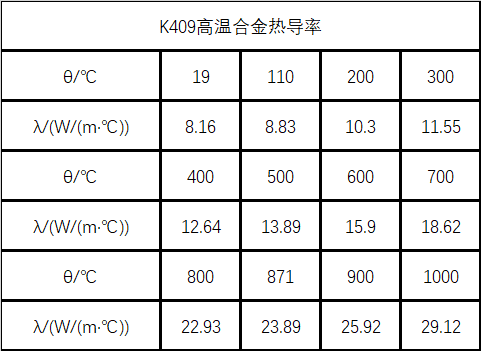

K409高温合金导热系数
K409合金应用范围
K409合金是我国参考国外B-1900合金化学成分研制的一种铸造高温合金。该合金具有较高的高温强度和良好的长期结构稳定性，可用作航空发动机涡轮工作叶片的材料。
K409合金时效裂纹敏感性
K409合金具有较高的应变时效裂纹敏感性，但在约束程度较小的叶片冠部堆焊时，在适当的TIG堆焊工艺下，如果同时使用1080℃/4小时，空冷预焊加班时间热处理和焊后快速加热至1080℃进行应力消除热处理可避免应变时效裂纹。
1080℃焊前超时热处理是由于γ的轻微生长，提高了合金的室温塑性和760-920℃时效温度范围内的高温强度和断面收缩率，从而提高了合金的应变时效。 K409 合金 裂纹敏感性。
以上是关于K409镍基铸造高温合金材料的介绍。 (mualloy.com ，muransy.com) 将每天更新合金信息。欢迎交流信息。
