GH4698是一种以铝、钛、钼、铌等元素增强的镍基高温合金，是在GH4033合金的基础上进行补充合金化研制而成的。在500-800℃范围内具有较高的耐久性和良好的强度综合性能。该合金广泛用于制造航空发动机涡轮盘、压气机盘、导叶、轴承套圈等重要承重零件。工作温度可达750-800℃。
GH4698技术标准
GJB 3782—1999《航空用高温合金锻造圆饼规范》
HB 5285—1984“GH698航空用合金盘锻件”

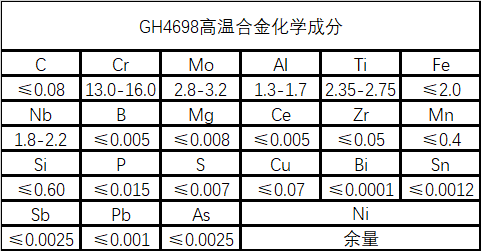

GH4698 化学成分
GH4698热处理系统
1120℃±10℃，8h，空冷+1000℃±10℃，4h，空冷+775℃±10℃，16h，空冷，称为标准热处理系统。此外，为了提高合金的性能，在标准热处理后，增加700℃±10℃，16-24h的二次时效，称为四阶段热处理制度。
GH4698熔铸工艺
该合金采用真空感应熔炼加真空电单独重熔或真空感应熔化加电渣重熔工艺。国外同类合金采用非真空炉熔炼加真空电弧重熔工艺。
GH4698的应用概述和特殊要求
国外类似合金广泛用于制造航空发动机的各种高温零件。它们具有长期可靠的使用经验，已在我国用于航空发动机涡轮盘等重要承重部件的制造。 ，通过了长期试驾考核。
GH4698的成型性
GH4698合金热变形加热温度为1160-1180℃，最佳塑性温度范围为1160-1000℃，一次最大变形量为50%。大型模锻件需要鞘模锻件。
以上是GH4698（GH698）高温材料的介绍，（muransy.com）每日更新合金信息，欢迎大家的建议和交流。
