GH4220 是一种基于镍铬钴的时效硬化合金。合金中加入大量铝、钛，析出大量金属间化合物（γ相量达到40%以上）进行沉淀强化，大量加入钨、钼固溶强化，并加入微量碳、硼、镁强化晶界，获得综合强化效果。该合金是一种高合金、高性能、难变形合金。主要产品为棒材，适用于制作工作在950℃以下的航空发动机涡轮叶片等旋转部件。
GH4220技术标准
GJB 1953—1994《航空发动机转动件用高温合金热轧棒材规范》
HB 5284—1984《航空用GH220合金热轧棒材技术条件》

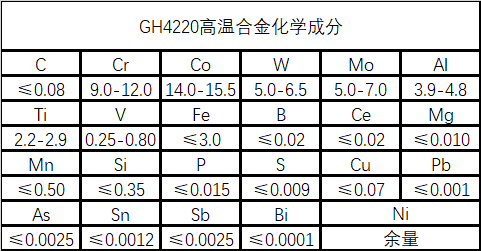

GH4220 化学成分
GH4220热处理系统
1220℃±10℃，4h，风冷+1050℃±10℃，4h，风冷+950℃±10℃，2h，风冷。
GH4220熔铸工艺
合金采用真空感应真空电弧重熔工艺或真空感应电渣重熔工艺。
GH4220的应用概述和特殊要求
这种合金制成的涡轮叶片已经在涡轮喷气发动机上进行了测试并投入生产。
GH4220密度
ρ=8.36g/cm³
GH4220热处理工艺
钢锭通过护套直接轧制成棒材，加热温度1160-1180℃，终轧温度大于1020℃，最后一次火轧道次控制在2-4，刀模锻加热温度控制在1120-1140℃，模锻过程应在10s内完成。每次火灾合适的变形量为30%-40%。模锻坯在空气炉中加热热处理时，每边的加工余量不得小于1.5mm。
以上是关于GH4220（GH220）高温合金的介绍，（muransy.com）每日更新合金信息，欢迎大家的建议和交流。
