K438G概述

K438G是镍基沉淀硬化型等轴晶铸造高温合金，其特点是磷元素含量较低，凝固偏析小，使用温度在900℃以下。该合金是K438合金的改型合金，与之相比不仅具有K438合金的优异的耐热腐蚀性能，而且持久强度提高了(20-50)MPa，使用温度提高了20℃，接近了 K417合金水平。合金还具有良好的组织稳定性和铸造工艺性能。主要产品为燃气轮机精铸叶片。

K438G材料技术标准

GB/T  14992高温合金和金属间化合物高温材料的分类和牌号

SGZM  38G-1  M38G 铸造高温合金母合金技术条件

K438G熔炼与铸造工艺

采用真空感应炉熔炼母合金，真空感应炉重熔，用熔模精密铸造填砂浇注法铸成零件和试棒。浇注温度1410℃-1550℃，模壳温度850℃-980℃。

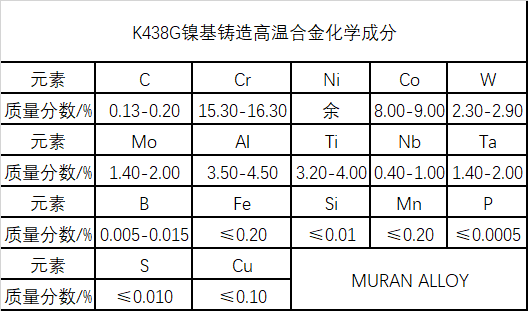

K438G化学成分

K438G热处理制度

K438G合金的标准热处理制度为：1120℃±10℃×2h/AC+850℃±10℃×24h/AC。

K438G主要规格

母合金铸成d70mm-90mm圆棒。

K438G供应状态

母合金以铸态供应，精铸件经热处理后供应。

K438G密度

ρ=8.20g/cm³

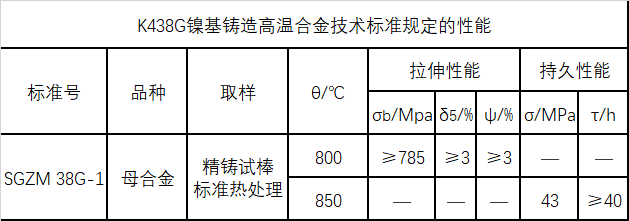

K438G技术标准规定的性能

K438G成型工艺与性能

铸造性能良好，用熔模铸造法可铸成复杂的薄壁空心叶片，也可铸成整体涡轮，铸造收缩率为2%。

以上就是关于K438G镍基铸造高温合金材料介绍，（muransy.com）日常更新合金类咨询，欢迎大家指教交流。
