K417概述
K417是镍基沉淀硬化型等轴晶铸造高温合金,使用温度在950℃以下。合金中的铝和钛元素含量很高,形成的时效强化相ω(γ')约占合金的65%-70%。合金的强度高、塑性好,并具有密度低(7.8g/cm³)、 比强度高的特点。主要产品有涡轮叶片、导向叶片、涡轮增压器转子叶轮等精密铸件。
K417材料技术标准
GB/T 14992 高温合金和金属间化合物高温材料的分类和牌号
GJB 5512.1 铸造高温合金和铸造金属间化合物高温材料母合金规范
第1部分:普通精密铸件用铸造高温合金母合金
HB 7728 航空用高温合金涡轮工作叶片精铸件规范
HB 7763 航空发动机用等轴晶铸造高温合金锭规范
HB/Z 140 航空用高温合金热处理工艺
K417熔炼与铸造工艺
采用真空感应炉熔炼母合金,真空感应炉重熔,用熔模精密铸造填砂浇注法铸造零件和试棒。浇注温度1400℃-1420℃,模壳温度780℃-950℃。

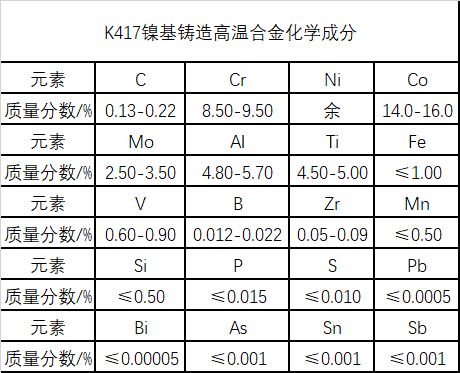

K417化学成分
K417主要规格
母合金铸成圆形长棒,其直径范围为75mm-90mm,长度不小于250mm。

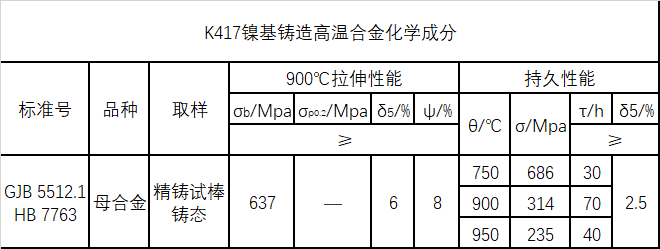

K417技术标准规定的性能
K417零件热处理工艺
零件在铸态下使用。也可以进行渗AI和消除内应力的退火处理,处理温度低于1120℃。
K417焊接方式选择
(1)焊前热处理及预热工艺、增大焊接热输入、添加中间层,可有效降低HAZ液化裂纹的倾向。新型焊接方式代替传统焊接工艺降低HAZ液化裂纹倾向的研究,将会是以后的重点研究方向。
(2)涡轮叶片制造过程中的气相渗铝工艺会在微 裂纹开口位置堆积,甚至形成一层薄膜,阻止荧光液 渗透。建议在气相渗铝之前增加一道高灵敏度的荧光探伤,防止HAZ液化裂纹漏检。在工程实际应用中,应注意区别HAZ液化裂纹与磨削裂纹。
以上就是关于K417镍基铸造高温合金材料介绍,(muransy.com)日常更新合金类资讯,欢迎大家指教交流。
