GH4133和GH4133B概述

GH4133和GH4133B是Ni-Cr基沉淀硬化型变形高温合金，GH4133B合金是在GH4133合金的基础上添加适量的镁、锆后的改型合金。两种合金的使用温度在750℃以下，均具有良好的综合力学性能、具有屈服强度高的特点；具有良好的抗氧化性能、组织稳定且晶粒均匀细小；易于热加工成形。尤其是GH4133B合金改善了GH4133合金750℃以下存在的缺口敏感性，使材料的使用寿命成倍的增加，大幅度地提高了持久强度和塑性。两种合金适合于制造温度在750℃以下航空发动机的涡轮盘和工作叶片等重要承力件。主要产品有热轧和锻制棒材、盘锻件和环形件。

应用概述及特性

GH4133和GH4133B合金已用于制作多种型号航空发动机涡轮盘和承力环等重要部件，批产使用情况良好。GH4133合金还用于制作飞机发动机和工业汽轮机的高温螺栓和拉杆等。

合金在700℃以上长期时效后，有η相在晶界上析出，3000h后在晶界和晶内数量明显增加，出现η相较大的胞状群体。合金在700℃以上的持久塑性偏低，具有缺口敏感性。

材料技术标准

GB/T 14992  高温合金和金属间化合物高温材料的分类和牌号

GB/T 14997高温合金锻制圆饼

GJB 1953A  航空发动机转动件用高温合金热轧棒材规范

GJB 3165A  航空承力件用高温合金热轧和锻制棒材规范

GJB 3782A  航空用高温合金锻制圆饼规范

GJB 5280  航空发动机用高温合金盘形锻件规范

GJB 5301  航空用高温合金环形件规范

HB/Z 140  航空用高温合金热处理工艺

YB 4093 GH4133B合金盘形锻件纵向低倍组织标准

熔炼工艺

GH4133合金采用电弧炉+电渣重熔、或电弧炉+真空电弧重熔、或非真空感应炉+电渣重熔、或真空感应炉+电渣重熔、或真空感应炉+真空电弧重熔熔炼工艺。

GH4133B合金采用真空感应炉+电渣重熔、或真空感应炉+真空电弧重熔熔炼工艺。

化学成分

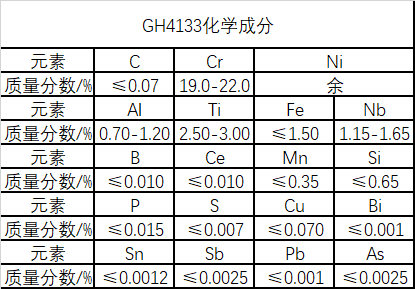

1）GH4133

2）GH4133B

热处理制度

摘自HB/Z 140，GH4133合金各品种的标准热处理制度为：

（1）盘形锻件，1080℃±10℃×8h/AC+750℃±10℃/AC，HBW 352-262；

（2）锻件，(1055-1075)℃×(6-6.5)h/AC+(740-760)℃×(16-16.5)h/AC；

（3）棒材，(1070-1090)℃×(8-8.5)h/AC+(740-760)℃×(16-16.5)h/AC。

摘自HB/Z 140和GJB 1953A，GH4133B合金各品种的标准热处理制度为：

（1）盘形锻件，1080℃±10℃×8h/AC+750℃±10℃×16h/AC，HBW 352-262；

（2）棒材，1080℃±10℃×8h/AC+750℃±10℃×16h/AC，HBW 352-262。

以上就是GH4133和GH4133B材料介绍，（muransy.com）日常更新合金类资讯，欢迎大家指教交流。
