GH4133是在GH4033合金的基础上，进一步合金化，适当增加强化元素铝、钛含量，并加入难熔金属铌的镍铬固溶体。 γ[Ni3(Al,Ti,Nb)]是一种时效合金——具有主要强化相的硬化合金。该合金综合性能好，晶粒均匀细小，屈服强度高，易热成型。适用于制造航空发动机涡轮盘、工作叶片等温度在750℃以下的重要承重零件。产品规格主要有圆盘、棒材和圆环。
GH4133技术标准
GB/T 14992-1994《高温合金牌号》
GB/H997-1994《高温合金锻造圆饼》
Q/6S 295-1982《航空GH33A合金板材异形锻件暂行技术条件》

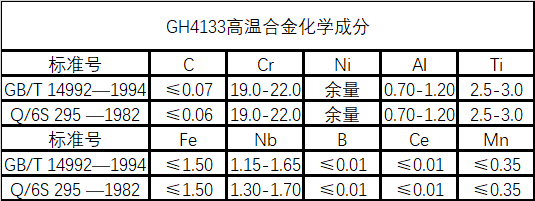

GH4133的化学成分
GH4133热处理系统
1080℃±10℃，8h，风冷+750℃±10℃，16h，风冷。
GH4133冶炼铸造工艺
这种合金采用电弧炉，真空感应+真空电弧工艺，如真空感应+电渣或非真空感应+电渣工艺生产，也可以获得合格的合金锭。
GH4133的应用概述和特殊要求
可作为航空发动机涡轮盘、承重环等重要零件。
GH4133密度
ρ=8.21g/cm³
GH4133切削和磨削性能
(1)车削时，使用YA6或YW2刀具进行粗车削，车削GH4133和GH4133B涡轮盘与车削GH4033涡轮盘的效果相同，相比之下，车削速度降低一倍左右，刀具磨损更快。
(2)钻孔、铰孔、铣削用W18Cr4V刀具加工。与加工GH4133和GH4033涡轮盘相比，切削速度降低2倍左右，刃磨次数减少1-2倍。
(3)拉削工艺采用W18Cr4V拉刀，GH4033涡轮盘的拉削速度为3-4m/min，而GH4133和GH4133B涡轮盘的拉削速度只能达到1.5m/min以下，拉刀的耐用度降低2-3次。
以上是关于GH4133（镍铬基）高温合金的介绍，（muransy.com）每日更新和推广信息，欢迎相关从业者咨询交流。
