​GH2787概述

GH2787是Fe-Ni-Cr基沉淀硬化型变形高温合金，长期使用温度范围500℃--750℃，最高使用温度800℃。合金加入铬、钨元素进行固溶强化，加入铝、钛元素形成时效强化相，加入硼、铈元素净化和强化晶界。合金具有较高的强度水平，具有良好的热加工塑性。主要产品有盘件、锻件、锻棒和热轧棒材。

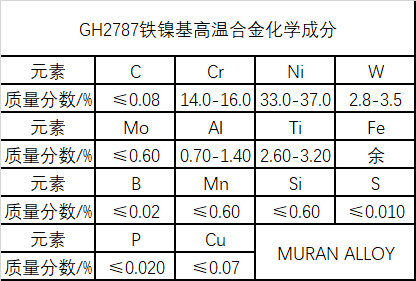

GH2787化学成分

GH2787热处理制度

制度Ⅰ：

1140(+20℃ -10℃)×(4-8)h/AC+105℃±10℃×4h/AC+(750-790)℃×(16-25)h/AC;

制度Ⅱ：

(10801120)℃×10h/AC+(750-800)℃×(16-25)h/AC;

制度Ⅲ：(1180-1200)℃×(2.5-8)h/AC+1050×4h/AC+(750-800)℃ ×16h/AC。

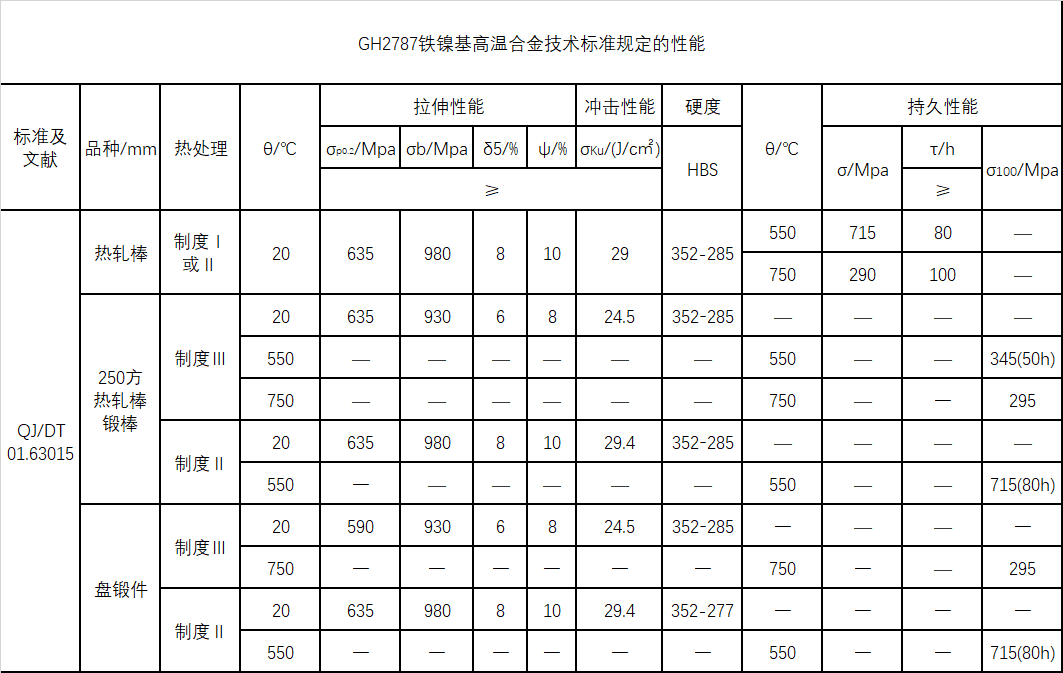

GH2787技术标准规定的性能

GH2787固溶温度对其性能影响

（1）在γ'相溶解温度以上热处理时，合金晶粒尺寸较大并且γ'相体积分数较低，γ'相尺寸较小；在接近γ'相溶解温度热处理时，合金中的γ'相分布不均 匀，出现γ'相团簇；在低于γ'相溶解温度热处理时，合金晶粒尺寸较小并且γ'相分布均匀。在接近γ'相溶解温度热处理时合金中出现大量的η相。

（2）随着固溶温度降低，合金的显微硬度值和屈服强度大幅提高。

（3）GH2787合金的主要强化方式为γ'相沉淀强化及晶界强化。当固溶温度低于γ'相溶解温度(即900℃)时，合金中的γ'相分布均匀体积分数较高，晶粒尺寸小，晶界多，对位错运动的阻力最大，因此 900℃固溶处理后样品的拉伸强度最高。

以上就是关于GH2787铁镍基高温合金材料介绍，（muransy.com）日常更新合金类资讯，欢迎从业者探讨交流。
