GH2901概述

GH2901是Fe-Ni-Cr基沉淀硬化型变形高温合金。合金以亚稳的γ'[Ni3(Ti，Al)]相进行时效强化，微量的铝抑制γ'向ηNi3Ti相的转化。合金在650°C以下具有较高的屈服强度和持久强度，760°C以下抗氧化性能良好，长期使用组织稳定。主要产品有涡轮盘、压气机盘、轴颈、静结构件、涡轮外环及紧固件等。

GH2901应用概况及特性

合金已用于制作航空发动机及地面燃气涡轮的转动件和紧固件，合金零部件的使用寿命较长。

合金经标准热处理和在550℃-750℃范围内经不同时间长期时效后均无缺口敏感。但当锻造时，若工艺参数选择或操作不当时，经标准热处理后可在晶界析出长条状或片状的有害相Ti2SC以及大颗粒状硼化物和Ti(CN)相，导致持久试验时产生缺口敏感，此时不可能通过热处理消除缺口敏感，而只能重新热加工变形才能获得适宜组织。合金的膨胀系数接近铁素体型热强合金钢，使得两种材料能够连接且对热胀没有特殊规定。

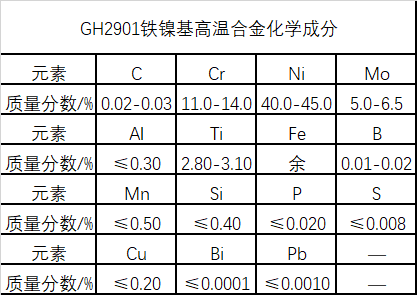

GH2901化学成分

GH2901材料技术标准

GB/T 14992 高温合金和金属间化合物高温材料的分类和牌号

GJB 5280 航空发动机用高温合金盘形锻件规范

GJB 5301 航空用高温合金环形件规范

HB/Z 140 航空用高温合金热处理工艺

WS9-7029 坯 GH901合金轴用棒材

WS9-7029 棒材 GH901合金转动件用棒材

WS9-7031  GH901合金热轧和锻制棒材

辽新6-0055  汽轮机阀杆用GH901合金棒材技术条件

QJ/DT 0160013  燃气轮机用GH901棒材技术条件

GH2901蠕变及疲劳

​（１）在500℃下，730MPa恒定拉伸应力作用10h下，GH2901镍基高温合金的率无关应变（弹性应变加率无关塑性应变）值较小，主要为率相关应变（蠕变应变），率无关应变 与率相关应变的比值约为1/10。

（２）采用组合时间强化蠕变本构方程拟合出GH2901镍基合金的蠕变方程，并对其进行蠕变计算，通过对比发现，实验测定的蠕变应变值与数值计 算的蠕变应变值基本吻合，其差异主要来自于拟合函数的误差。

（３）采用E-N应变寿命疲劳曲线对GH2901合金寿命进行了预测，结果显示，在500℃，730MPa拉伸力作用下，该合金的循环寿命最小值集中于试样凹口区域，其值约为21万次。

以上就是关于GH2901铁镍基高温合金材料介绍，（muransy.com）日常更新合金类资讯，欢迎大家指教交流。
