​GH2761概述

GH2761是Fe-Ni-Cr基沉淀硬化型变形高温合金，使用温度在750°C以下。合金通过加入高铝、高钛及控制合适的Al/Ti比，提高合金强度。该合金组织稳定，具有高的屈服强度、良好的抗冷热疲劳及低周疲劳性能，并有较好的热加工性能及切削加工性能。合金的主要品种有圆饼、环坯、盘形锻件、环形件、锻材和棒材等。

GH2761技术标准

GB/T 14992高温合金和金属间化合物高温材料的分类和牌号

HB/Z 140航空用高温合金热处理工艺

BTXH 524 GH761合金棒材技术协议

QJ/DT 0160027  GH761合金棒材技术条件

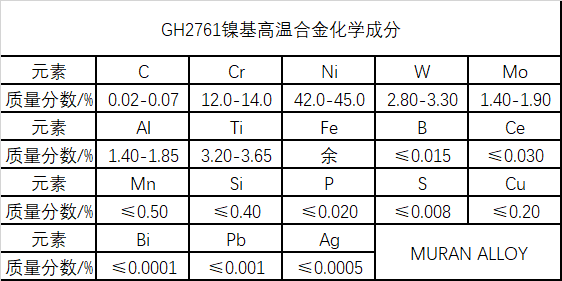

GH2761化学成分

GH2761热处理制度

摘自HB/Z 140、BTXH 524、QJ/DT 0160027，标准热处理制度有二种：

制度Ⅰ：

1090℃±10℃×2h/WQ+850℃±10℃X4h/AC+750℃±10℃ ×24h/AC，适用于热轧棒材，非转动件用锻件、锻制棒材和环轧件。

制度Ⅱ：

1120℃±10℃×2h/WQ+850℃±10℃X4h/AC+750℃±10℃×24h/AC，适用于转动件用锻件和锻制棒材。

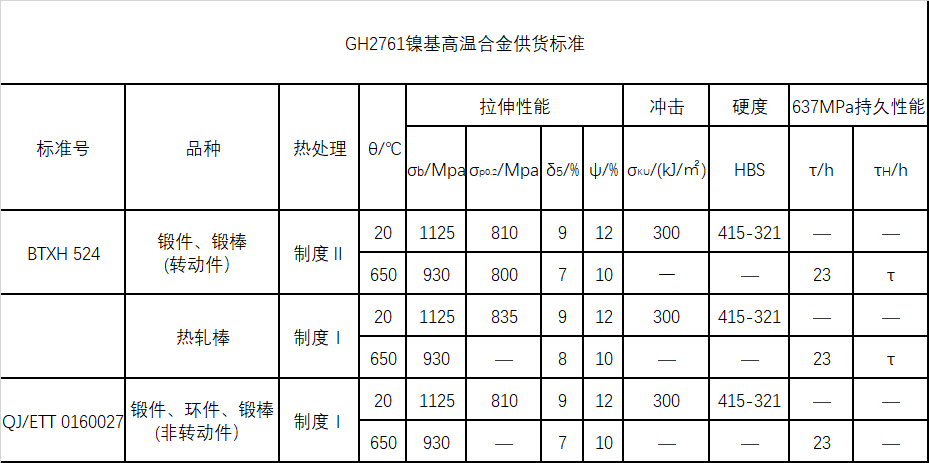

GH2761供货标准

GH2761成形工艺与性能

铸锭锻造开坯装炉温度不高于700℃，加热温度为1090℃，轧制、镦饼及模锻装炉温度均低于700℃，加热温度为1120℃，终锻温度应不低于950℃ 。

GH2761热处理

标准热处理条件下，合金的晶内和晶界析出比较理想，保证了合金具有优 良的综合力学性能。直接时效处理条件下合金的晶内和晶界与标准处理时 相比差别不大，但晶粒明显细化，使合金的拉伸强度和塑性明显提高。由于直接时效处理保持了合金在标准处理条件下良好的晶界和晶内析出状态，所以可以作为一种提高合金综合性能的有效手段。

以上就是GH2761铁镍基高温合金材料介绍，（muransy.com）日常更新合金类资讯，欢迎大家指教交流。
