GH2706概述

GH2706是Fe-Ni-Cr基沉淀硬化型变形高温合金，使用温度550℃-650℃。该合金是GH4169合金的改型合金，其特性类似GH4169合金。由于合金中铌含量的降低，使其具有更佳的生产工艺性能、冷热加工性能和焊接性能。合金在700℃以下具有较高的强度、良好的抗氧化及耐腐蚀能力。该合金可以生产大尺寸和超大尺寸的高温合金产品，适宜制作航空发动机机匣、扩散器壳体、涡轮盘和紧固件等零部件，也可以用于制造联合循环发电用燃气轮机的大直径盘件。主要产品有棒材、锻件、环形件、薄板和带材等。

GH2706应用概况及特性

合金已用于制造发动机高压压气机延伸机匣等零部件。

该合金具有很宽的热加工温度区间，在850℃-1150℃范围之间具有较高的塑性。变形速率为0.01时，在900℃-1100℃很快进入稳态流变阶段，随后真应力的变化很小，对于大定型的开坯和热加工极为有益。合金三段热处理中的843℃×3h为稳定化处理，经过该处理后，在晶界上存在大量η相，η相的存在有利于合金持久性能的提高。

GH2706材料技术标准

GB/T 14992 高温合金和金属间化合物高温材料的分类和牌号

HB/Z 140 航空用高温合金热处理工艺

QJ/DT 0160028 GH706合金棒材技术条件

Q/3B 4070 GH706合金环形锻件

GH2706熔炼工艺

采用真空感应炉+电渣重熔、或真空感应炉+真空自耗重熔、或真空感应炉+真空电弧炉重熔、或两次真空电弧炉重熔熔炼工艺。

GH2706化学成分

GH2706热处理制度

摘自HB/Z 140，锻制棒材和环形件的标准热处理制度为：

(925-980)℃×(≥30min)/(按需冷却)+845℃±10℃×3h/AC+720℃±10℃×8h/FC(55℃/h)→620℃±10℃×8h/AC；HBS≥285。

GH2706主要规格

d20mm-300mm的锻制棒材；各种尺寸规格盘（环）锻件。

GH2706供应状态

棒材以热轧或锻制状态，表面经磨光或车光后供应；盘（环）锻件经固溶+清楚氧化皮后供应。

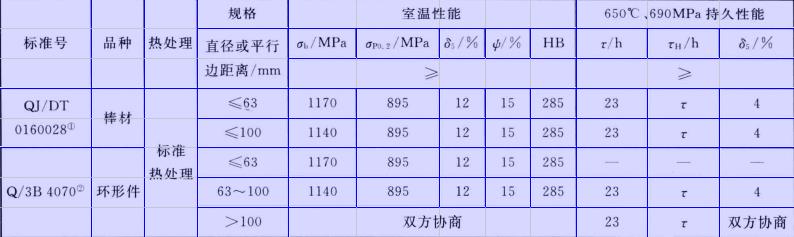

GH2706技术标准规定的性能

以上就是关于GH2706镍基高温合金材料介绍，（muransy.com）日常更新合金类资讯，欢迎大家指教交流。
