概述

GH2302是Fe-Ni-Cr基沉淀硬化型变形高温合金，铸造使用时合金牌号为K232。合金可在700°C以下长期使用，850°C短时使用。合金的组织与性能稳定，具有良好的冷热加工成形性能。主要产品有棒材、板材和精密铸件。

应用概况及特性

合金已用于制造涡轮喷气发动机加力燃烧室等，以及工业燃气轮机叶片等。

合金在700°C和850°C无缺口敏感；在750°C*10000h时效后，晶内普遍析出竹叶状Laves；该合金在固溶状态氩弧焊裂纹倾向性小，焊后再时效。板材进行接触焊较困难，应注意采用合适的焊接工艺。

材料牌号

GH2302（GH302，JF-43），K232（K32）

材料技术标准

GB/T 14992 高温合金和金属间化合物高温材料的分类和牌号

GB/T 14993 转动部件用高温合金热轧棒材

GB/T 14995 高温合金热乳板

GJB 1952A 航空用高温合金冷轧薄板规范

YB/T 5248  铸造高温合金母合金

HB/Z 140 航空用高温合金热处理工艺

熔炼与铸造工艺

1）GH2302合金采用真空感应炉+电渣重熔，或真空感应炉+真空电弧重熔熔炼工艺。

2）K232合金采用真空感应炉熔炼母合金，真空感应炉重熔浇筑熔模精密铸造零件和试棒。

GH2302化学成分

GH2302热处理制度

摘自 GB/T 14993、GB/T 14995、GJB 1952A、HB/Z 140 和 YB/T 5248，各品种的标准热处理制度为：

a) 热轧棒材，1180℃±10℃×2h/AC+1050℃±10℃×4h/AC+800℃±10℃×16h/AC；

b) 热轧板材和冷轧薄板，（1100-1130)°C/AC+800°C±10°C×16h/AC；

c) 铸件，1100°C×（3-5）h/AC+800°C×16h/AC。

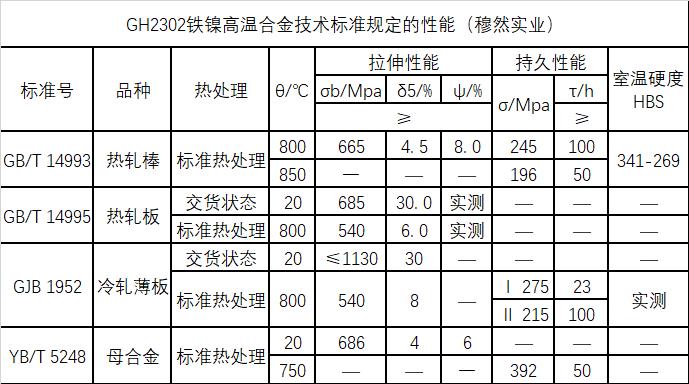

GH2302技术标准规定的性能

以上就是关于GH2302和K232合金介绍，（muransy.com）日常更新合金类资讯，欢迎大家指教交流
