GH2328概述

GH2328是Fe-Ni-Cr基沉淀硬化型变形高温合金，使用温度小于500°C。合金中含有ω(Cr)30%、ω(Ni)30%和ω(Al+Ti)5%。合金在热处理状态下，通过γ'相和α-Cr相的沉淀强化，保证了合金的高硬度和优异的耐腐蚀性能，满足在全天候条件下在某些腐蚀性介质中摩擦工作的零件特殊需要。主要产品为热轧棒材。

GH2328应用概况及特性

合金已用于制作燃气轮机中工作温度不大于500°C的燃烧室喷嘴及燃油调控系统的高精度零件。

合金在固溶处理状态下硬度较低，便于零件加工成形，且只须单面预留研磨量。加工后的零件可直接进行时效硬化。若进行真空时效，则硬度更高，且零件变形小、几乎没有氧化皮，稍作研磨即可使用。

GH2328技术标准

Q/KJ.J01.19 GH2328 合金热轧棒材技术条件

GH2328熔炼工艺

采用真空感应炉+真空自耗双联熔炼工艺

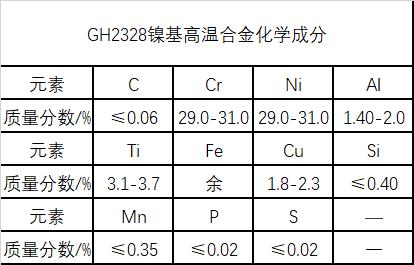

GH2328化学成分

GH2328热处理制度

摘自Q/KJ.J01.19,标准热处理制度有两种：

a) 制度Ⅰ：1160℃±10℃×40min±5min/WQ+750℃±10℃×(8-12)h/AC；

b) 制度Ⅱ：1160℃±10℃×40min±5min/WQ+650℃±10℃×(2-5)h/AC。若硬度偏低，允许进行补充时效：650℃×(6-8)h/AC。

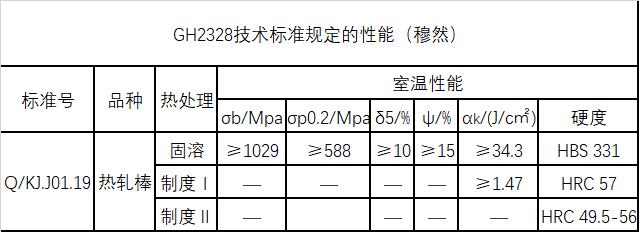

GH2328技术标准规定的性能

以上就是关于GH2328镍基高温合金材料介绍，（muransy.com）日常更新合金类资讯，欢迎大家指教交流。
