GH706是一种镍铁铬基沉淀强化合金。与GH4169相比，它不含钼，降低了镍、铬、铌的含量，适当增加了钛和铁的含量，因此合金成本低，偏析小。在700℃以下具有高强度、良好的抗氧化性和耐腐蚀性，可制成棒材、锻件、环、片材、带材等各种产品。
GH706技术标准
Q/16G JXo-273—1993《GH706合金环锻件技术协议》
Q/16G JTo-132—1993《GH706合金蛋糕坯技术条件》
Q/16G JTo-157—1995《GH706合金棒材技术条件》

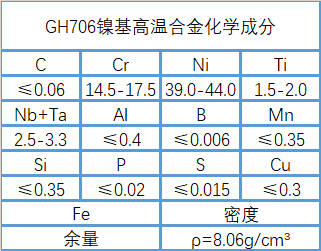

GH706的化学成分
GH706热处理系统
A系统：960℃，1h，空冷+845℃，3h，空冷+720℃，8h，以55℃/h的速度炉冷至620℃，18h，空冷。该方案也称为标准热处理方案。
B系统：920°C，1h，空冷+720°C，以55°C/h炉冷至620°C，8h，空冷。
GH706品种、规格及供应情况
生产和供应棒材、锻件、环、片材、带材等产品。用于热加工的棒材和钢坯无需热处理即可交付。
GH706 熔铸工艺
该合金采用真空感应加真空电弧重熔工艺或真空感应加真空电弧加电渣三重熔炼工艺生产。
GH706的应用概述和特殊要求
该合金已用于制造发动机压气机加长外壳并已投入使用。
GH706工艺性能及要求
(1) 成型性
该合金具有良好的热加工性。热加工工艺为：铸锭加热温度为1160℃±20℃，终锻温度不低于900℃。
(2) 焊接性能
该合金具有令人满意的焊接工艺性能。焊前需固溶处理，焊后时效。
(3)零件热处理工艺
925-980℃±10℃，水冷或风冷+845℃±10°C, 3h, 空冷 +720°C±10°C, 8h, 以不超过55°C/h的速率将炉冷至620°C±10°C, 8h, 空冷。
以上就是GH706镍基高温合金材料的介绍，（muransy.com）每日更新合金资讯，欢迎大家指教交流。
