GH93是一种含高钴高铬的沉淀硬化镍基合金，强度高，组织稳定性好。在815℃以下使用时，整体性能良好。用于飞机发动机的涡轮叶片、小型发动机涡轮盘和紧固件。该合金具有良好的热加工延展性，可用于板材、棒材和锻件。

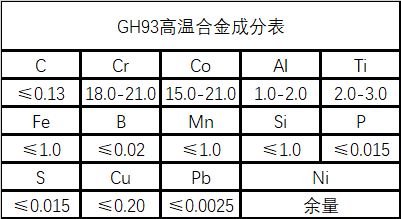

GH93高温合金成分
GH93成型性
该合金具有良好的热加工塑性。在1050-1150℃的温度范围内，允许80%的镦粗变形不开裂。 1130-1150℃，终锻温度不低于950℃，轧制加热温度1150-1170℃，终轧温度不低于1000℃。
GH93焊接性能
板片可以用氩弧焊连接，固溶状态下的可焊性还是不错的。焊后应消除应力并进行时效处理。
GH93零件热处理工艺
涡轮盘毛坯可以先固溶处理，然后机加工，然后在氩气保护下时效，也可以在完全热处理后与饼坯一起加工。将单层钢坯置于热处理炉均温区缓慢升温，冷却后出炉，然后分散冷却。
GH93表面处理工艺
涡轮盘的凹槽部分可以进行电抛光或喷丸处理。
GH93 加工和磨削性能
溶液状态下合金的切削性能优于时效状态下的切削性能。
以上就是GH93镍基高温合金成分性能介绍。 (muransy.com) 每天更新合金信息。欢迎业内技术人员进行相关交流讨论！
