GH90 是一种时效强化的镍基变形高温合金，含有较高量的钴和各种强化元素。该合金在815-870℃下具有较高的抗拉强度和抗蠕变性，良好的抗氧化和耐腐蚀性能，在冷热反复交替作用下的疲劳强度高，良好的成型性和焊接性。性别。主要供应热轧和冷拉棒材、冷轧薄板、带材和冷拉线材。用于涡轮发动机盘、叶片、高温紧固件、夹具、密封件和弹性元件等。

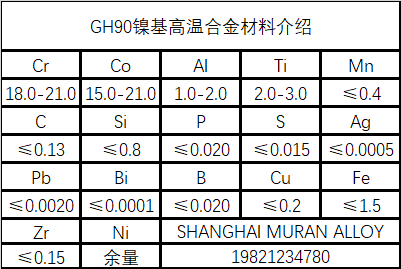

GH90的化学成分
合金采用以下四种工艺之一熔炼：（1）感应熔炼加电渣重熔； (2)真空感应熔炼加电渣重熔； (3)真空感应熔炼和真空电弧重熔； (4)真空感应熔炼。
GH90 的应用概述和特殊要求
这种合金在发动机中用作高温弹簧元件、高温紧固件、燃烧室轴环、止动销和其他部件。涡轮盘等零件。
GH90 成型性
合金在锻造时容易产生内部裂纹，不允许重锤，不允许低温倒角。钢锭入炉温度不高于700℃，终加热温度1150℃±10℃，开锻温度不低于1060℃，终锻温度不低于950℃。轧制加热温度为1160℃，终轧温度不低于950℃。冷拔材料在最终中间退火后应经历 8%-12% 的冷变形。
GH90焊接性能
该合金在固溶状态下可用于惰性气体钨极电弧焊和闪光对焊。
GH90零件热处理工艺
零件的热处理工艺按相应材料技术标准的热处理制度进行。
GH90 加工和磨削性能
GH90在固溶处理状态下具有良好的切削加工性。时效处理后，使用硬质刀具以规定的进给速度进行慢速加工。
以上就是GH90镍基高温合金性能成分详解。 (muransy.com) 合金信息每日更新。欢迎大家多多指教和交流。
