GH2036合金是一种VC增强沉淀硬化铁基高温合金，组织稳定，600-650℃物理机械性能良好，切削性能好。在高温合金系列中，这种合金的温度较低，但生产和使用较多，用途广泛。主要用于工作温度为600-650℃的航空涡轮喷气发动机的涡轮盘、轴承套圈和紧固件。还可用作柴油机、汽轮机等高温部件的涡轮增压器叶片。
GH2036材料技术标准
GJB 2611-1996《航空航天高温合金冷拔棒规范》
GJB 2612-1996《焊接用高温合金冷拔丝材料规范》
GJB 3020-1997《高温合金环坯航空规范》
GJB 3165-1998《航空承重零件用高温合金热轧锻造棒材规范》
GJB 3167-1998《冷镦高温合金冷拔线规范》
GJB 3782—1999《航空用高温合金锻造圆饼规范》
GB/T 14992—1994《高温合金牌号》

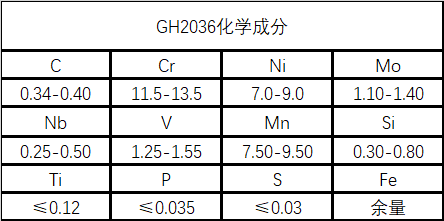

GH2036化学成分
GH2036热处理系统
1）锻制圆饼和环坯标准热处理系统：1140℃或1130℃，80min，水冷+650-670℃，14-16h，再加热至770-780℃，14-20h，空冷。
2）热轧、锻棒标准热处理制度：1140℃+5℃，d<45mm 80min，d>45mm 105min，流水冷却+670℃，12-14h，再加热至770-800℃， 12-14h，风冷。
3）冷拔棒材标准热处理系统：1140℃+5℃，80min，流水冷却+670℃，12-14h，然后升温至770-800℃，10-12h，空冷。
GH2036 的规格和可用性
可供应各种规格的热轧棒材、冷拔棒材、热锻棒材、饼坯、环坯和冷拔线材。棒材、饼坯和环坯未经热处理交货；冷拔棒材以固溶状态、固溶+酸洗或冷拔状态交货；线材以冷拔态、固溶+酸洗或半硬态以盘状交货；冷镦冷拔材料为固溶+酸洗盘、固溶+酸洗直以抛光或冷拔棒、固溶直棒的形式交付。
GH2036冶炼铸造工艺
采用电弧炉冶炼，电弧炉+电渣重熔和非真空感应炉+电渣重熔。
GH2036应用概述及特殊要求
GH3230合金广泛用于航空发动机的涡轮盘、紧固件等承重部件，并经过长时间的测试。该合金膨胀系数高，抗氧化性和抗腐蚀性能差，在600-650℃有缺口敏感性。
以上是关于GH2036（GH36）铁基高温合金材料的介绍，（muransy.com）每日更新合金信息，欢迎大家的建议和交流。
