K213合金是一种铁镍铬基铸造高温合金。它主要利用铝和钛形成γ相进行析出强化。同时使用一定量的钨进行固溶强化，并加入少量的硼来强化晶体。边界。该合金具有良好的铸造工艺性能、良好的综合性能和750℃以下的组织稳定性，适用于制造在750℃以下工作的增压器、燃气轮机和烟气涡轮动静叶片。

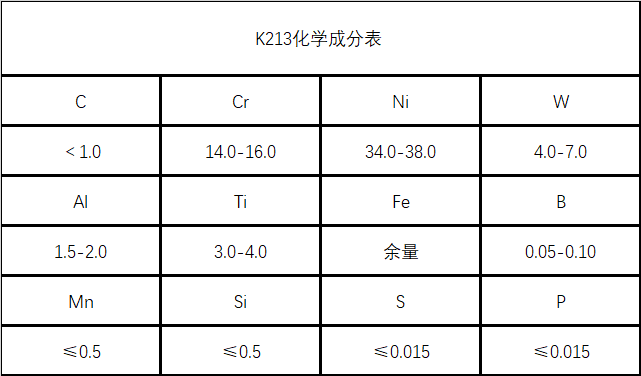

K213合金化学成分
K213合金用途
应用概述和特殊要求用于750℃以下长期使用的径流增压涡轮机、轴流增压涡轮机叶片、燃气轮机和烟气涡轮机。静态刀片。 1965年至1998年，生产各种油罐和汽车柴油机径向涡轮增压器近10万台，内燃机车轴流涡轮增压器20万多台。还生产了数以万计的由这种合金制成的各种类型烟气轮的转子叶片和固定叶片。
K213 过程性能和要求
(1) 成形性具有良好的铸造性能，可采用熔模铸造方法铸造成形状复杂的薄壁铸件和整体涡轮机。该合金的铸造收缩率平均线收缩率为1.44%，平均体固结率为3.81%。
(2)焊接性能合金可与40Cr18CrNiWA等材料摩擦焊。静态使用的精密铸件的表面缺陷允许用GH130合金焊丝修补。
(3)零件热处理工艺1100C，4h，空冷。

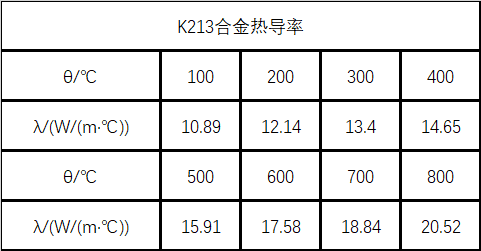

K213合金导热系数
以上是关于K213铁镍铬基铸造高温合金的介绍。 （mualloy.com ，muransy.com）每天都会更新合金的相关信息。欢迎大家指教和交流。
