GH3030是早期开发的80Ni-20Cr固溶强化高温合金。化学成分简单，在800℃以下具有较高的热强度和塑性，具有良好的抗氧化、热疲劳、冷冲压和焊接工艺性能。能量合金是单相奥氏体。固溶处理，使用过程中结构稳定。主要产品为冷轧薄板，以及棒材、圆线、管材等异型产品。主要用于800℃以下工作的涡轮发动机燃烧室部件和其他要求在1100℃以下抗氧化但低负荷的高温部件。
GH3030合金是80Ni-20Cr固溶强化高温合金，也是镍基变形高温合金。在800℃以下具有满意的热疲劳性能。主要用于涡轮、发动机燃烧室零件、高温容器、结构件等。 、热电偶保护套等。

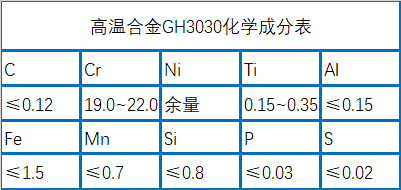

GH3030镍基合金成分

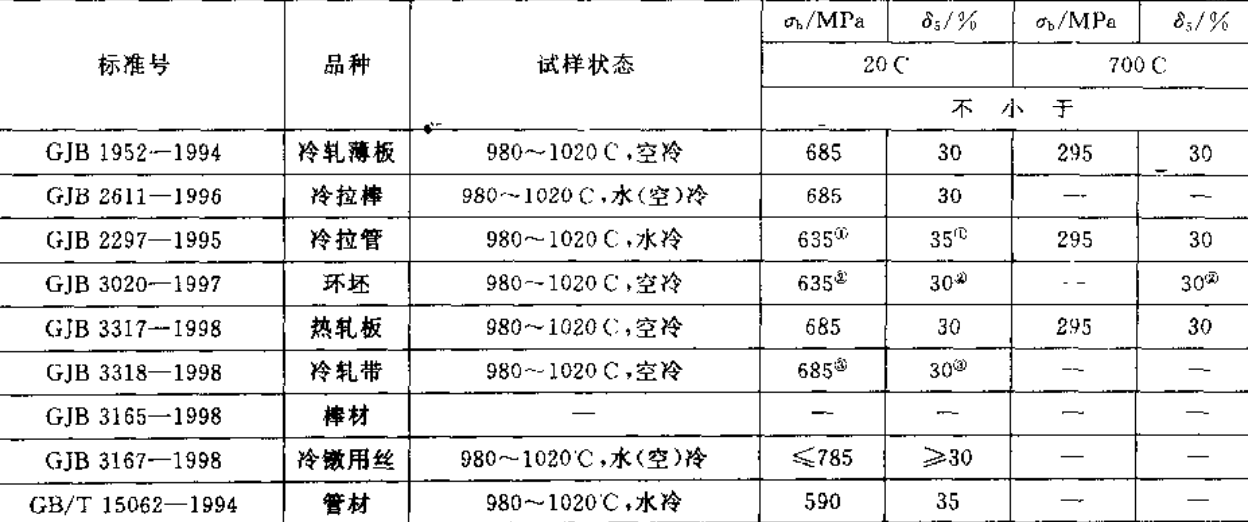

GH3030技术标准规定了机械性能

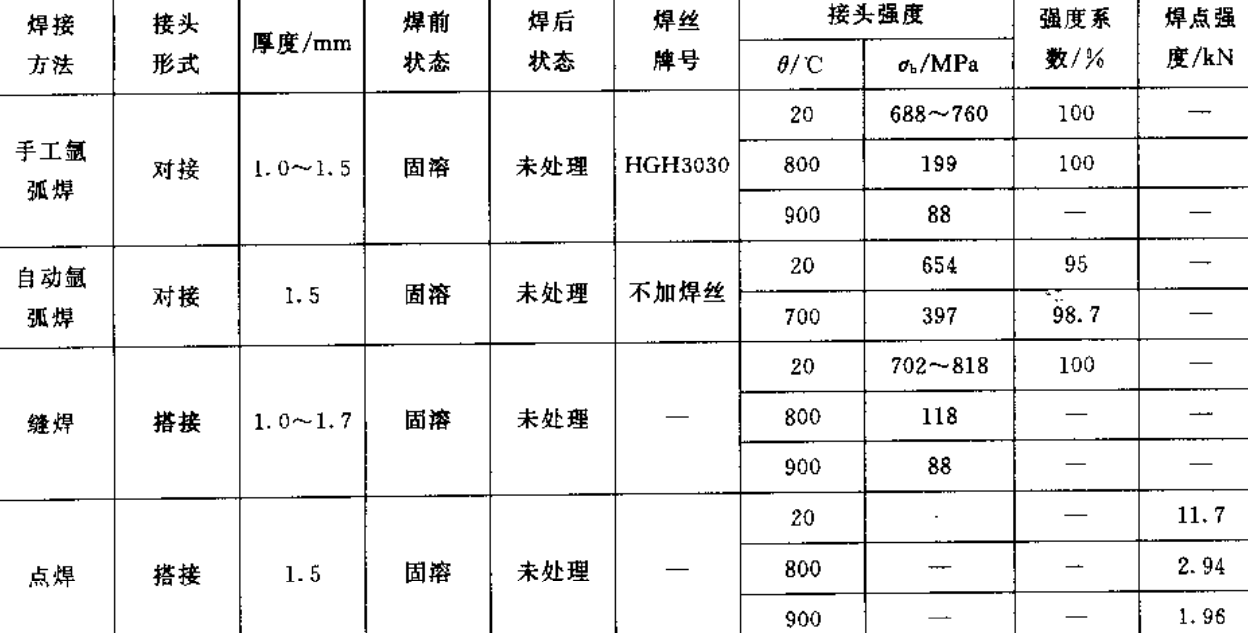

GH3030焊接接头力学性能
GH3030冶炼氧氮含量控制
(1)精炼参数与GH3030液中氧、氮含量有非常重要的影响。当精炼真空为30Pa、精炼温度为1510℃、精炼时间为15分钟时，GH3030液中氧含量达到最低值。 GH3030液中氮含量随着精炼温度的升高和精炼时间的延长而降低。
(2)加入碳作为脱氧剂，有利于GH3030液中氧、氮的脱除。因此，在所生产钢的化学成分允许范围内，应尽可能增加碳的添加量。本实验最终加入的碳量为0.08%（质量分数）。
(3)脱除60%-90%的氧和62.5%-87%的氮发生在熔化过程中，因此通过适当降低熔化速度，可以达到脱除GH3030液中大量氧和氮的目的达到了。
(4)返料的种类和添加比例对GH3030液中氧、氮含量的影响同样重要。锯末的不利影响大于刨花和冒口。应根据产品要求使用。
以上是关于GH3030镍基合金材料的介绍。编辑将在每日会议（mualloy.com，muransy.com）中更新有关合金信息的文章。欢迎大家指教和交流。
