​K2136概述

K2136是铁基沉淀硬化型等轴晶铸造高温合金，使用温度在700℃以下。合金主要以铝和钛元素形成γ'沉淀相进行强化。合金具有较好的抗氧化性能、较小的线膨胀系数、良好的综合性能，长期使用组织稳定。合金可制作各种结构简单的铸件，尤其适用于制作在550℃-650℃范围内使用的大型涡轮盘。

该合金采用电渣熔铸工艺制作涡轮盘，可实现以铸代锻，简化工序流程。熔铸盘坯经过高温渣洗净化和水冷顺序凝固后，材料纯洁度高、成分较均匀且组织致密，夹杂物细小而分散。

K2136应用概况及特性

该合金有两种热处理制度，都经过发动机长期试车考核，可结合部件要求选用。经980℃固溶处理，合金的室温强度、塑性、冲击韧性、断裂軔性、高温持久寿命和低频疲劳等性能较之经1050℃固溶处理的要低，但持久延伸率和抗冷热疲劳性能较高。

K2136熔炼和铸造工艺

采用真空或非真空感应炉熔炼浇注电极板坯，然后按照专用的电渣熔铸工艺，制成所需形状的铸件。

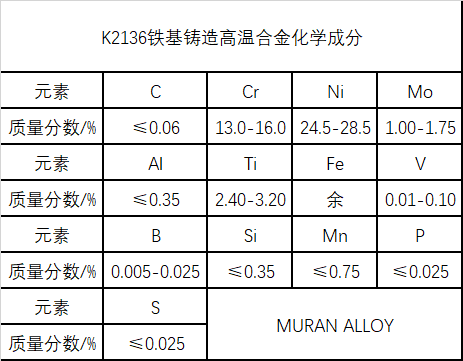

K2136化学成分

K2136热处理制度

制度Ⅰ：980℃×1h/OQ+700℃×16h/AC+650℃×16h/AC；

制度Ⅱ：1050℃×4h/OQ+710℃×32h/AC。

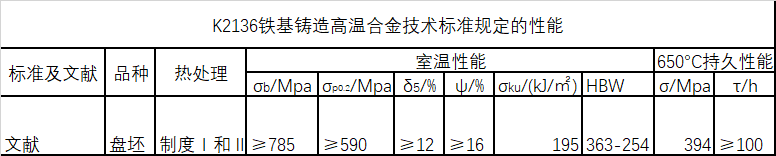

K2136技术标准规定的性能

以上就是关于K2136铁基铸造高温合金材料介绍，（muransy.com）日常更新合金类资讯，欢迎业内人士资讯交流。
