​K214概述

K214是铁基沉淀硬化型等轴晶铸造高温合金，使用温度小于900℃。合金成分特点是含有较多的钨元素，并有合适的Al/Ti配比。合金具有较高的强度，但塑性较低。合金具有良好的铸造性能。适用于制作燃气涡轮导向叶片及其他高温用零件。

K214应用概况及特性

合金已用于制作多种涡喷型和涡浆型发动机的涡轮导向叶片，使用性能良好。

合金在900℃，100h持久条件下，持久强度为200MPa，达到了镍基铸造高温合金K401的水平，但塑性较低。经700℃、343MPa、18633h应力时效后，没有TCP相析出；经850℃、245MPa、280h应力时效后，有Laves相析出，ω( Laves)约占合金的0.5%。

K214材料技术标准

GB/T 14992 高温合金和金属间化合物高温材料的分类和牌号

GJB 5512.1 铸造高温合金和铸造金属间化合物高温材料母合金规范

第1部分：普通精密铸件用铸造高温合金母合金

HB 5160  K214 合金锭

K214熔炼工艺与铸造工艺

采用真空感应炉熔炼母合金，低真空感应炉或非真空高频感应翻转炉快速重熔，浇注熔模精密铸件和试棒。浇注温度：低真空时为1450℃-1500℃；非真空时为1550℃-1620℃。

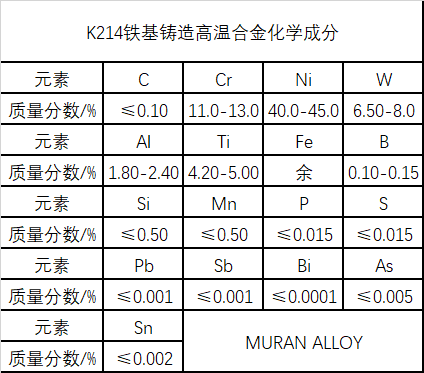

K214化学成分

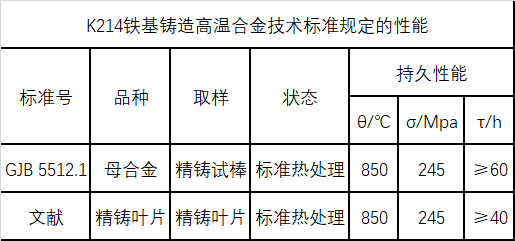

K214技术标准规定的性能

以上就是关于K214铁基铸造高温合金材料介绍，（muransy.com）日常更新合金类资讯，欢迎大家指教交流。
