钛合金TA2介绍

       工业纯钛 TA2 的高强韧性、低密度及优异耐蚀性能等材料属性， 及其生产工序少、周期短、成材率高、制造成本低 等制造特点，成为化工、发电、海水淡化等领域大型装备在超长、超薄管材应用上的理想材料。钛及钛合金作为一种特殊的结构材料， 虽然钛制设备投资大，但设备的可靠性和使用寿命大大提高，经济效益明显。由于其强度高、耐腐蚀、高温抗蠕变能力强， 常用于航 空航天、石油化工和海水淡化等领域。

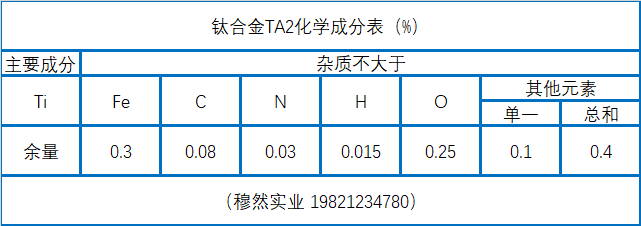

钛合金TA2化学成分

钛合金TA2焊接工艺

(1)   通过使用等离子焊与氩弧焊组合焊 (P+T)，该方法焊接速度快，焊缝成形美观， 在不开坡口的情况下，8mm的TA2可以一次焊透，焊缝成型稳定，经100%RT射线检测合格， 焊缝质量优良，实现了单面焊双面成型焊接。 该方法既解决了单一TIG焊熔深浅、效率低的不 足，又解决了单一PAW焊成形差的缺点。

(2)   采用PAW+TIG 组合焊方法焊接钛及钛 合金，工艺性能优良，接头力学性能良好，质量满足使用要求，能够提高生产效率，降低人工劳动强度。

(3)   试件焊接完成后，按照NB/T 47014-2011的 要求进行理化试验，拉伸与弯曲均符合标准要求， 焊接工艺评定合格，焊接工艺参数选取合适。

(4)   在对钛合金进行焊接时，由于其材料焊接的特殊性，焊前彻底清理母材和焊丝表面的脏物、油污等有可能成为焊缝污染源的杂质，同时使用高纯度Ar全过程全方位对焊缝正面与背面进行保护，防止裂纹、气孔、氧化等缺陷产生。

钛合金TA2应力腐蚀性能

(1)   深海静水压力对 TA2 钛合金均匀腐蚀及阴极析氢反应均有所促进，随着静水压力增大，TA2 钛合金腐蚀电流密度、维钝电流密度及析氢电流密度均增加。

(2)   深海静水压力作用下，硫化物的加入对 TA2 均匀腐蚀行为影响不大，但维钝电流密度随着静水压力增大呈现明显的增加趋势，表明硫化物的加入对钛合金钝化膜有一定的影响；另外， 硫化物的加入对阴极析氢反应有较为明显的促进。

(3)   TA2 钛合金在深海水环境中有一定的应力腐蚀敏感性，表现为随着硫化物浓度增加，应力腐蚀敏感性增大。其应力腐蚀行为主要以氢致开 裂为主，但是由于氧含量与浅海等环境的不同， 阳极溶解机制也是 TA2 在深海条件下 SCC 开裂的 原因。

以上就是关于钛合金TA2材料、工艺及性能介绍，(mualloy.com ，muransy.com)会日常更新合金相关资讯，欢迎大家指教交流
