随着现代科技的不断发展,各行各业对新型节能技术和低碳环保的要求越来越高,使得结构轻量化成为主要发展方向。为适应轻量化结构发展的需要,研究、开发和应用新型轻质高强材料已成为迄今为止最有效的途径。钛合金TA1作为一种强度高、耐腐蚀、耐高温的新型材料,近年来在汽车工业、航空航天工业和国防工业中得到了广泛的应用。随着航空工业的快速发展,钛合金以其强度高、重量轻、耐热、耐腐蚀等优点越来越多地用于飞机结构的连接,成为各国航空技术中不可或缺的材料。 .缺少重要材料。

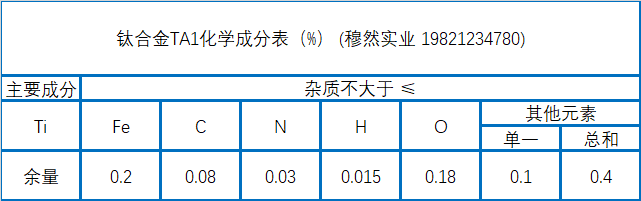

钛合金TA1化学成分
钛合金TA1金相工艺
(1)经过4次机械抛光+蚀刻,可得到无变形孪晶的工业纯钛TA1显微组织。
(2)当电解液为高氯酸+冰醋酸(体积比为6:94),电压60V,抛光时间14s时,可完全去除工业纯钛TA1的变形层,得到真显微组织。
(3)与机械抛光相比,电解抛光时间更短,效率更高,获得的微观结构形貌质量更好。
钛合金TA1高温耐磨性能
(1)由于表面氧化皮磨屑的润滑作用,氧化层TA1的摩擦系数较小,500~700℃时的摩擦系数为0.07~0.22,随着温度升高,摩擦系数增大;在相同载荷和磨损时间下,非氧化层TA1的摩擦系数明显较高,500~700℃摩擦系数为0.74~0.65。随着温度升高,摩擦系数降低。
(2)经过摩擦磨损实验,TA1试样在较高温度下硬磨料切割形成的氧化层有较多的沟纹分布; TA1试样无氧化层,随着温度升高,磨削时间延长,裂纹更容易扩大,形成剥落磨损。
(3) TA1材料的主要磨损方式有剥离磨损、粘着磨损和氧化磨损。由于缺少硬度较高的富氧α层,没有氧化层的TA1材料硬度和塑性抗剪能力较低,温度越高撕裂区越致密,粘着磨损越严重.不同的表面硬度和磨损机制导致高温下摩擦磨损性能的差异。
钛合金TA1电子束焊接工艺
(1)30mm厚的TA1中厚板焊接性能良好,在适当的工艺规范下,可采用真空电子束焊接获得高质量的接头。
(2)焊缝显微组织由柱状α、锯齿状α和少量针状α组成。 HAZ的微观结构由锯齿状α组成。从焊缝的顶部到底部,显微组织中柱状α和锯齿状α的晶粒尺寸逐渐减小,柱状α晶界逐渐变得模糊。
(3)拉伸数据表明,电子束焊接提高了TA1接头焊接区的强度,降低了塑性。在拉伸试验中,焊接样品在母材处颈缩并断裂。对于母材和不同位置的焊接试样,其拉伸性能差别不大,但焊接试样的强度略高于母材。
(4)硬度数据表明,电子束焊接提高了接头熔合区和热影响区的硬度。焊接试样横向硬度分布趋势在焊缝中心最高,热影响区次之,母材最低。焊接试样不同熔深部位的硬度分布趋势大致相同。与母材相比,熔合区和热影响区的硬度分布相对离散。
以上是关于钛合金TA1材料、性能和工艺的介绍。 (mualloy.com , muransy.com)每天都会更新合金信息,欢迎您的建议和交流。
