Inconel625合金是一种含有大量Cr、Mo、Fe和Nb作为主要添加元素的镍基变形高温合金。该合金具有良好的机械性能、加工性能、耐腐蚀性和抗氧化性，广泛用于制造航空发动机零件、航空航天结构件和化工设备。
Inconel625是一种固溶强化镍基耐蚀合金，属于镍铬系列，具有良好的切削性能，对大多数酸性溶液具有优异的耐腐蚀性能，在高温下仍能保持良好的机械性能和抗氧化性，广泛应用于化工装备、海洋石油、航空航天等领域。

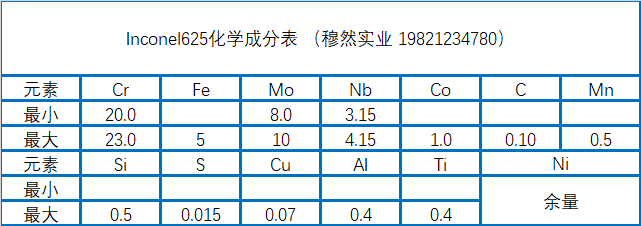

Inconel625化学成分
Inconel625焊接工艺
使用埋弧焊时，焊接工艺参数：电流850A，电压35~38V，焊接速度201mm/min，层间温度≤100℃，使用钨极时氩弧焊焊接工艺参数：基极电流50~52A，峰值电流115~120A，电弧电压9.2~9.4V，焊接速度220mm/min，送丝速度280mm/min，气体流量10L/min，不仅能满足Inconel625换热器管板焊接接头的性能要求，也能满足厂家对Inconel625管壳式换热器制造工艺的要求，故此焊接工艺参数可用于指导实际生产。
Inconel625熔池温度效应
(1)激光功率越高，扫描速度越低，送粉速度越低，激光增材制造过程的温度越高。
(2)交错扫描方式使加工温度稳定，能有效降低零件的残余应力。
(3)随着扫描距离的增加，激光快速成型过程的平均温度在长边扫描的情况下继续下降；而在短边扫描的情况下，激光快速成型过程的平均温度继续上升；并且随着扫描距离的增加，激光快速成型过程中的温度变化越来越强烈。
Inconel625电磁场对力学性能的影响
(1)电磁场作用于Inconel625复合材料金的凝固过程可以显着细化合金的晶粒尺寸。施加电磁场后，合金的晶粒尺寸是不施加电磁场时的1/5～1/4。
(2) 当凝固过程中施加不合理的电磁场参数时，会加剧枝晶间NbMo元素的偏析，导致合金凝固末期形成更多的Laves相，形成共晶组织内容会增加。剧烈电流频率增加，枝晶偏析程度降低。
(3)在电磁场作用下凝固后，Inconel625合金晶粒明显细化，屈服强度提高30%以上，合金晶粒尺寸和屈服强度符合Hall-Petch关系。电磁场作用下共晶组织的增加导致合金的拉伸塑性明显降低。
(4)合理选择电磁场参数可以最大程度地控制Laves相数，同时细化晶粒。当外加电磁场的电流强度为100A，频率为8Hz时，合金凝固后具有最佳的室温强度和塑性。
以上是关于Inconel625合金材料和工艺的介绍。小编每天都会在（mualloy.com, muransy.com）更新合金信息，欢迎大家多多指教和交流
