1J50软磁合金是一种高导磁率、低剩磁和矫顽力的软磁合金。在其标准成分公式中，Fe和Ni各占50%左右。由于这种合金磁滞回线窄而陡，在弱磁场中磁导率大，矫顽力小，因此用于变压器、磁屏蔽、磁头、航空航天精密控制仪器等领域。被广泛使用的。此外，1J50合金具有良好的加工性能，可制成形状复杂、尺寸精确的各种部件。因此，在航空航天领域常被用作精密磁性元件。
1J50软磁合金具有较高的饱和磁感应强度和较低的矫顽力，在铁镍软磁合金中具有较低的静磁导率。 1J50软磁合金的工艺性能相对稳定，为批量生产磁性能相对一致的零件创造了良好的条件。广泛应用于伺服产品，如电枢、上下磁铁、铁芯等精密零件。

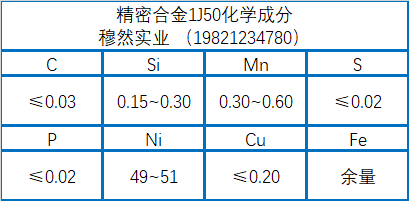

软磁合金 1J50 化学成分
软磁合金 1J50 加热性能影响
当温度从-70℃升至170℃时，1J50软磁合金的金相组织无明显变化，但其磁性能会发生明显变化。合金的初始磁导率随着温度的升高而大大增加，而最大磁导率随着温度在室温以下的降低而增加，在室温以上基本没有变化；合金的饱和磁感应强度、剩磁和磁化方向 异质常数和矫顽力都随着温度的升高而降低。
软磁合金 1J50 磁性
(1)1J50软磁合金在氢气氛中热处理后，晶粒变粗，磁性能显着提高。氢保护气氛热处理的软磁性能更好 低真空环境处理软磁性能。
(2)经过剧烈冷变形处理，1J50软磁合金晶粒明显细化，晶界增大，应力增大，磁性能下降。
软磁合金1J50退火工艺
通过对1J50软磁合金试件的一系列工艺试验，1J50软磁合金采用工作真空（3～7）×10－3Pa，150℃/h的真空退火工艺，采用充气和快速冷却可以获得更好的磁性能指标。结合零件的特殊工艺设备，加工零件的表面质量、磁性能指标和外形尺寸公差要求能满足产品使用要求。在生产中应用1J50软磁合金真空退火处理，可以提高产品质量稳定性，缩短产品光亮退火的生产周期，节约产品制造成本。
以上是关于软磁合金1J50材料、性能和工艺的介绍。小编每天都会在（mualloy.com, muransy.com）上更新合金信息。欢迎大家指教和交流。
