作为典型的软磁坡莫合金，1J85合金在弱磁场下具有较高的初始磁导率μ0和最大磁导率μm，以及较高的饱和磁感应强度Bs和较低的矫顽力Hc，组织稳定，对外界干扰因素的敏感性较低。该类合金主要用于在弱交流磁场下工作的磁头磁芯、磁导体、磁屏蔽、记录头外壳、磁芯片、传感器等。
随着航空工程和电子工业的不断发展，对软磁合金特别是高镍软磁合金的质量要求也越来越高。 1J85坡莫合金是一种具有高初始磁导率的高镍软磁合金，广泛应用于电子信息行业。

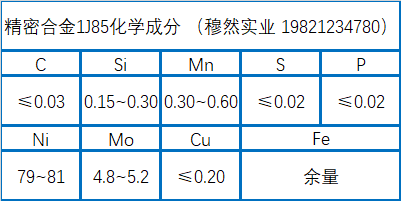

软磁合金 1J85 化学成分
软磁合金1J85热处理工艺
(1)合金的化学成分对热处理工艺有影响。通过调整热处理工艺，可以获得更好的磁性能。
(2)在1200℃以内，随着退火温度的升高，有利于提高磁性能。
(3)当退火保温时间小于4h时，适当延长保温时间有利于提高磁性能。随着退火温度的升高，保温时间可适当缩短。
(4)两步法也是一个合理的过程。
(5)综合生产成本及以上分析，省钢铁研究院生产的1J85合金最佳热处理工艺为：随炉升温至1150℃，保温4小时，然后缓冷至600℃ ℃，最后以大于500℃/h的冷却速度淬火至300℃出炉。
软磁合金 1J85 的冶炼建议
(1)在熔炼过程中增加熔炼和精炼时间，使合金成分尽可能均匀，汇总不同熔炼炉的合金收率和夹杂物可根据合金成分控制输入来源和夹杂物数量可用于每个炉子。
(2)合金冷轧带钢在氢气气氛中高温(1300℃)下长时间退火。保温后将冷却速度控制在300℃左右，准确控制冷却速度。可增加高温退火时间，采用500℃二次温度退火，然后快速冷却的热处理制度。使用过程中避免冲击、振动和其他外力。
(3)采用合理的冶炼、精炼和热处理工艺控制合金对于晶粒度和晶粒度，如提高热处理时的退火温度，延长退火时的保温时间，采用两段式连续退火等。
(4)在冶炼后期，除了加入Si和合金调整成分外，还建议加入含Ca、Ba的合金，有利于夹杂物的聚集和上浮。去除漂浮的夹杂物以增加合金的纯度和聚集。夹杂物的尺寸远离磁畴壁尺寸约1μm，减少了对磁畴壁旋转和运动的影响，从而提高了磁性能。
以上是关于软磁合金1J85材料和工艺的介绍。小编每天都会在（mualloy.com, muransy.com）上更新合金信息。欢迎大家指教和交流。
