Fe-Ni合金就是所谓的坡莫合金，是一种非常重要的软磁材料。在弱磁场磁化下表现出高导磁率和低矫顽力，具有良好的冷加工性能。通过调整成分（改变Ni的含量，加入一种或多种合金元素，如Mo、Cu、Cr、Ti等）和工艺，可以获得各种不同特性的坡莫合金。许多，它可以算是最软的磁性材料。但其缺点是含有较多的贵金属Ni。因此成本较高，生产设备庞大，工艺苛刻，磁性受环境影响较大。 IJ79为坡莫合金，属于铁镍软磁合金系列。除了在一般工业中广泛使用外，在一些前沿技术中也常用于仪器仪表的抗磁屏蔽测试。使用前必须经过高温退火，以消除冷轧应力，获得均匀的组织和优良的磁性能。

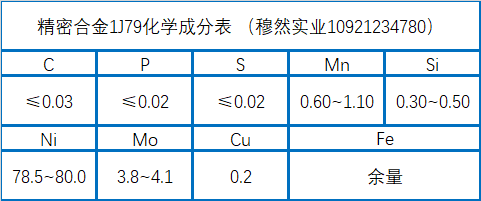

软磁合金1J79的化学成分
软磁合金1J79退火工艺注意事项
两段连续退火（950℃×3h→1100℃×3h）与一次退火（1100℃×3h）相比，矫顽力从217.6A/m降低到8.8A/m，矫顽力显着降低，饱和磁化强度从 74.22 emu/g 略微增加到 79.34 emu/g。这说明采用两段连续退火工艺有利于去除合金中的杂质，起到净化合金的作用，从而提高合金的磁性能。
软磁合金 1J79 的制备
(l) 采用两段连续退火工艺，有利于去除合金中的杂质，起到净化合金的作用，同时提高合金的磁性能，即矫顽力降低，并且饱和磁化强度增加。
(2) 延长保温时间有利于合金晶粒的长大，减少晶体中的缺陷，减弱对畴壁运动的钉扎作用，同时使畴壁运动变得更容易，所以磁性能得到改善。但并不是持有时间越长越好。由于高温保温时间长，炉内氢气和杂质的还原氧化污染炉内气氛，氢气露点也随温度升高而升高，导致出现磁性能下降的现象。合金减少。所以要注意保暖时间延长至4小时。一方面有利于提高生产效率，另一方面也获得了更好的软磁性能。综合各种因素，确定IJ79合金的最佳热处理工艺如下：随炉加热至950℃，保温4小时，再升温至1100℃，保温4小时，最后将炉冷至室内温度。
(3)Ni含量变化过小，对合金磁性能的影响不显着。因此，在生产过程中，只需保证Ni含量在冶金部发布的标准（YB129-70）的成分范围内即可。
(4)增加合金中的M。该含量有利于增加饱和磁感应强度，降低矫顽力。综合各种因素，我发现超低H。合金的优选成分是：Ni 78.00wt%，Mo 5.00wt%，Mn 0.90wt% Si 0.40wt%，Fe平衡。
(5) 用氩气代替常用的氨气作为真空保护气氛，可以提高1J79合金的表面光亮度，保持原有的白亮色泽。
(6) 以100~150t/h的均匀冷却速度代替炉冷，可以保证有序改造的全面进行。
(7)采用改进工艺加工1J79合金薄带，不仅完全满足技术要求，而且节省90%的成本和88%的时间，具有优良的经济效益。
以上是关于软磁合金1J79材料和制备工艺的介绍。小编每天都会在（mualloy.com, muransy.com）更新合金信息。欢迎大家多多指教和交流。
