Inconel 601镍基合金在高温环境下具有较高的机械性能和良好的抗氧化性，对多种腐蚀介质具有良好的耐腐蚀性能。应用于冶金、热处理、化工、环保等领域。广泛。
Inconel 601 是亨廷顿合金在 1970 年代开发的一种镍铬面心立方奥氏体固溶强化合金。较高的铬含量使其适用于许多腐蚀性和高温环境，而铝的加入进一步提高了其强度和抗氧化性能。该合金具有优异的高温抗氧化性、较好的高温机械性能和耐腐蚀性能，且易于成型、加工和焊接。可制成板、管、线、带、棒、锻件等，用于石油化工和冶金行业。 、热处理、环保等领域得到广泛应用。

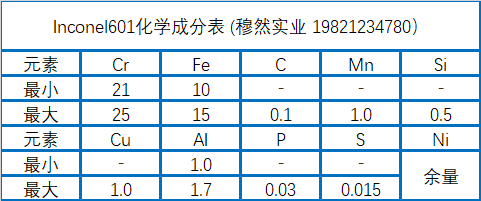

Inconel601化学成分
Inconel 601 热加工性
(1) Inconel 601合金在900～1250℃范围内具有良好的热加工性。其中，在1050～1200℃范围内，不仅热塑性好，而且变形抗力小，因此最适合进行热加工。
(2) 对于较低温度区域，INCOENL 601 合金在不同变形速率下的极限变形变化不大。在相对较低的变形率下，相应的变形抗力较低，在小变形下仍可进行热处理。当温度高于1275℃时，合金的极限变形急剧下降，不能进行热加工。
(3) 从热模拟试样的金相图可以看出，合金在850℃以上的温度范围内开始出现动态再结晶。在 1200°C 的较高温度下，再结晶速度非常快。
Inconel601焊接工艺
(1)Inconel601镍基高温合金在焊接过程中，为保证焊接质量，宜采用小电流快焊的焊接方法，焊接速度过高或过小都会造成缺陷。
(2)Inconel601镍基高温合金在焊接过程中，当焊接热输入在3400J/cm左右时，合金的基体组织不发生变化，焊缝组织与母材产生接头结晶现象，零件强化相的 γ 铝在相元素位置被部分钛元素置换形成Ni3(Al,Ti)，原始碳化物中的部分钛元素也被铌元素置换形成(Nb,Ti)C。
(3)Inconel601镍基高温合金在焊接过程中，当焊接热输入达到6500J/cm左右时，焊缝金属中除γ相、γ相和MC型碳化物外，焊缝金属中会产生M23C6型碳化物，焊缝中含铌的碳化物也会偏析。
(4)气背保护夹具操作简单，保护效果好。能很好的完成Inconel601双P燃烧管在对接组装焊接时的内部气体保护，保证焊接质量。
以上是关于Inconel601合金材料、性能和工艺的介绍。 (mualloy.com 、 muransy.com) 将每天更新合金相关信息。欢迎大家指教和交流。
