在现代航空航天和能源领域，高温合金的应用越来越广泛，对高温合金零件的性能要求也越来越高。要不断优化和创新高温合金的成形工艺。例如，某机型大量采用高温合金热机舱结构，飞行过程中大面积舱体表面辐射平衡温度超过900℃。因此，舱体材料选用了耐高温的高温合金，如GH4099。
GH4099合金是一种时效增强的高温合金。它基于Ni、Cr，固溶强化，W、Mo、Co、Al 和Ti 进行时效强化，B 和Ce 进行晶间强化。它是一种具有高热强度的弥散强化材料。该合金具有复杂的相组成。除基体γ相外，主要有γˊ、Ti(CN)型氮化物以及长期时效后出现的σ、μ相。该合金主要用于航空发动机燃烧室扩压器等高温强度承载部件，使用温度可达1000℃左右。

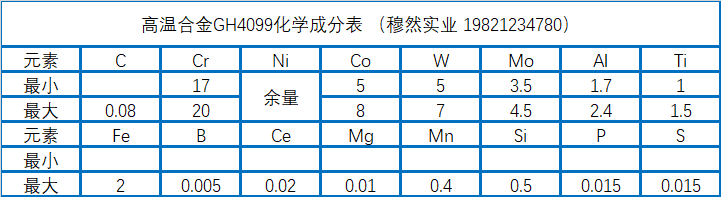

GH4099合金化学成分
GH4099电弧制造工艺
1）采用Ar气作为电弧增材制造保护气体时，GH4099高温合金液态金属流动性差，成型过程中容易出现孔不熔合。 He气作为保护气体可以有效避免此类缺陷。
2) GH4099高温合金电弧增材制造材料的显微组织表现出明显的各向异性，其中有与添加方向垂直的连续柱状枝晶，与添加方向平行的等轴晶结构，等轴晶内部有枝晶亚结构，大量的γ强化相和MC碳化物分散在等轴晶界和晶粒内部。
3) 常温和900℃高温力学试验，GH4099高温合金电弧增材制造材料的抗拉强度和常温断裂伸长率符合GB/T14996-2010《高温合金冷轧板》的要求，但由于所列枝晶之间存在低熔点共晶，导致900℃高温断裂后的伸长率低于标准要求，约为12%。
GH4099 耐高温
1）GH4099合金在Al、Ti含量不变的情况下，通过增加W、Mo、Co的含量可以提高合金的强度。利润。
2）将GH4099合金的Mg元素控制在合适的范围内，有利于提高合金的耐久性。
以上是关于GH4099镍基合金的化学成分和加工工艺。小编将每日登陆（mualloy.com/ muransy.com）更新相关合金信息，欢迎与业内人士交流。
