GH605 是一种钴基高温合金，采用 20Cr 和 15W 进行固溶强化。合金在电弧炉或非真空感应炉中熔炼后电渣重熔，或真空感应炉熔炼后电渣重熔。在815℃以下具有中等的耐久性和蠕变强度，在1090℃以下具有优良的抗氧化性。该合金在喷气发动机和燃气轮机的环境中工作，在不连续条件下工作时抗氧化和碳化的最低温度为780℃，在空气条件下连续工作时可承受1090℃的高温。该合金还可以在海洋大气中工作。同时具有成型后焊接等令人满意的工艺性能。适用于制造要求中等强度和优良的高温抗氧化性能的航空发动机燃烧室和导叶。它也可用于太空引擎和航天飞机。可生产各种异形制品，如薄板、中板、带材、棒材、锻件、线材和精密铸件。 GH605合金主要用于进口机型制造导叶、涡轮外圈、外壁、涡流装置、密封板等高温零件。 GH605合金的同类牌号有美国的L605、HS25、WF-11、AISI670、UNSR30605，法国的KC20WN。该合金在20-100℃下的比热容c为377J/(kg·℃)；密度ρ为9.13 g/cm3；温度为25、400、800、1000℃时对应的电阻率ρ分别为2.30、2.62，分别为2.87、2.91×10 -6 Ω/m；非磁性。该合金在静止空气中被氧化。 800℃500h后一侧氧化皮厚度为0.013mm；在 950 ℃ 500 h 后为 0.08 mm； 1000 ℃ 500、1000、5000、10000 h后厚度分别为0.081、0.109、0.153、0.203；在1500 ℃下放置500和3000 h后的厚度分别为0.117和4.445 mm。合金样品在 870在～1040℃下以4m/s的速度燃烧，每1h将样品从高温旋转冷却到260℃以下。如此循环200 h后，单面烧伤深度为0.2～1.0 mm。该合金对Si含量非常敏感。 Si在合金暴露于760～925℃之间时能促进Co2W型L相的形成，降低合金的室温塑性。因此，Si含量应控制在0.40%以下。热处理：固溶加热温度，板带1175～1230℃，急冷；环部分1175～1230℃，保温不少于15min，水冷或急速空冷；机械加工用棒材退火工艺，加热后1175～1230℃快速冷却。供货状态：中板、薄板经固溶、碱洗、修边后供货；带材经固溶、碱洗、修边后供应；冷硬钢带经过固溶、冷轧、退火、抛光和修边；供应硬态、半硬态、固溶加酸洗、光亮固溶态成盘形焊丝；环件经固溶处理粗加工或除鳞后供货；用于机械加工 棒材经过退火、酸洗或抛光后供应；用于热处理的棒材可在退火和抛光后提供。

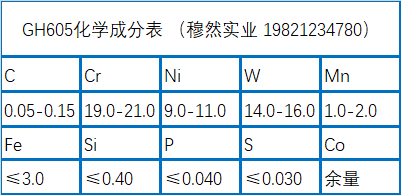

GH605钴基合金化学成分：
GH605钴基合金热处理：
(1) GH605合金中碳化物的带状结构可采用高温固溶处理。
(2)中、上限控制C元素的GH605合金无论低温或高温固溶处理均能达标，满足要求。
(3)上限C含量GH605合金高温固溶处理的最佳体系为1230℃×60min，水冷。
以上便是穆然关于GH605该材料成分、性能、加工介绍，小编日常会在（mualloy.com/muransy.com）更新相关合金资讯，欢迎访问探讨。
