K480概述

K480是镍基沉淀硬化型等轴晶铸造高温合金，长期使用温度为950℃。合金具有中等水平强度，良好的耐热腐蚀性能和长期组织稳定性，是综合性能较好的涡轮叶片材料。合金的铸造性能良好，也可用于制作定向凝固柱晶铸件。合金中不含贵重元素钽，比性能水平相当的同类合金成本低。适合制作航空发动机和海洋条件下工作的燃气轮机涡轮工作叶片和导向叶片。

K480应用概况及特性

合金已用于制作航空发动机涡轮叶片，以及舰用燃气轮机热端部件，批产和应用情况良好。相近牌号在国外广泛用于涡轮发动机涡轮叶片和导向叶片。

零件表面采用等离子喷涂CoCrAlY涂层，可进一步提高合金的耐热腐蚀能力。

K480材料技术标准

GB/T 14992  高温合金和金属间化合物高温材料的分类和牌号

GJB 5512.1  铸造高温合金和铸造金属间化合物高温材料母合金规范

                    第1部分:普通精密铸件用铸造高温合金母合金

HB 7728  航空用髙温合金涡轮工作叶片精铸件规范

HB 7763  航空发动机用等轴晶铸造高温合金锭规范

HB/Z 140  航空用高温合金热处理工艺

K480熔炼与铸造工艺

采用真空感应炉熔炼母合金，真空或非真空感应炉重熔，用熔模精密铸造法铸造零件和试棒。

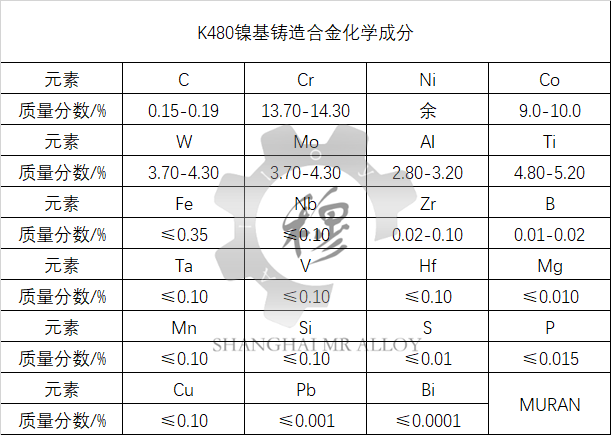

K480化学成分

K480热处理制度

合金的标准热处理制度为：

1220℃±10℃×2h/AC+1090℃±10℃×4h/AC+1050℃±10℃×4h/AC+840℃±10℃×16h/AC

K480主要规格

母合金铸成圆形长棒，其直径范围为75mm-90mm，长度不小于250mm。

K480供应状态

母合金以铸态供应，精铸件经热处理后供应。

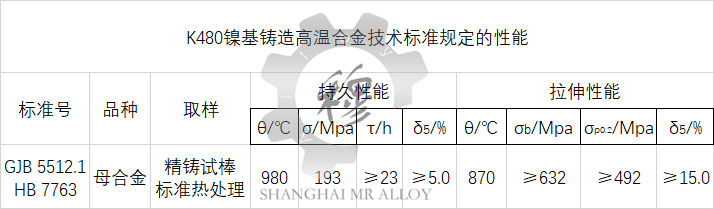

K480技术标准规定的性能

K480成型工艺与性能

合金具有良好的铸造性能，铸造线收缩率为2%。

K480零件热处理工艺

同合金的标准热处理制度，无余量精铸件建议在惰性气氛中进行。

​以上就是K480镍基铸造高温合金材料介绍，（muransy.com）日常更新合金类咨询，欢迎大家指教咨询交流。
