K477概述

K477是镍基沉淀硬化型等轴晶铸造高温合金，使用温度在900℃以下。合金中加入铬、钴、钼、铝、钛和铌元素，进行固溶和沉淀强化，使合金具有较好的综合性能。合金具有较高的强度和塑性、组织稳定，并具有较好的铸造性能。适于制作航空发动机的燃气涡轮叶片和涡轮外环等高温零件。

K477应用概况及特性

合金已用于制作航空发动机的涡轮外环，批产和使用情况良好。

合金在850℃-950℃长期时效后，未发现TCP相析出。

K477材料技术标准

GB/T 14992  高温合金和金属间化合物高温材料的分类和牌号

HB 7763  航空发动机用等轴晶铸造高温合金锭规范

HB/Z 140 航空用高温合金热处理工艺

K477熔炼与铸造工艺

采用真空感应炉熔炼母合金，真空感应炉重熔，用熔模精密铸造法铸造零件和试样。

K477化学成分

K477热处理制度

合金的标准热处理制度为：

1160℃±10℃×2h/FC→1080℃/AC+760℃±10℃×16h/AC

K477主要规格

母合金铸成圆形长棒，其直径范围为75mm-90mm。

K477供应状态

母合金以铸态供应，精铸件经热处理后供应。

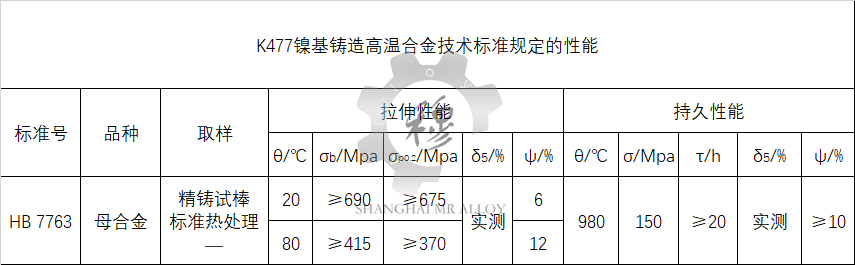

K477技术标准规定的性能

K477成型工艺与性能

合金的成型性能和铸造性能良好，可铸成涡轮叶片及整体涡轮外环，铸造收缩率为2%。

K477零件热处理工艺

同合金的标准热处理制度

​以上就是K477镍基铸造高温合金材料介绍，（muransy.com）日常更新合金类咨询，欢迎大家指教交流。
