​K405概述

K405是镍基沉淀硬化型等轴晶铸造高温合金，是以多种金属元素进行综合强化的合金，使用温度在950℃以下。合金具有较高的中、高温持久性能。合金的铸造性能良好，可铸成形状复杂的空心叶片。适用制作在950℃以下工作的燃气涡轮转子叶片和其他高温零件。

K405概述

合金已用于制作航空发动机的Ⅰ级空心涡轮叶片和Ⅱ级涡轮工作叶片，并已投入航线使用。

合金在800℃-900℃长期时效后未发现α相析出，当合金成分偏上限及浇注工艺不当时，则在叶片榫头部位出现少量α相，对合金的900℃持久和750℃瞬时机械性能影响不大。控制合金成分在中限，可避免α相产生。叶片表面防护采用渗AlSi涂层。

K405材料技术标准

GB/T 14992 高温合金和金属间化合物高温材料的分类和牌号

GJB 5512.1 铸造高温合金和铸造金属间化合物高温材料母合金规范

第1部分：普通精密铸件用铸造高温合金母合金

HB 7728 航空用高温合金涡轮工作叶片精铸件规范

HB 7763 航空发动机用等轴晶铸造高温合金锭规范

HB/Z 140 航空用高温合金热处理工艺

K405熔炼与铸造工艺

采用真空感应炉熔炼母合金，真空感应炉重熔浇注熔模精密铸造零件和试棒。浇注温度为1400℃-1420℃模壳温度为780℃-950℃。

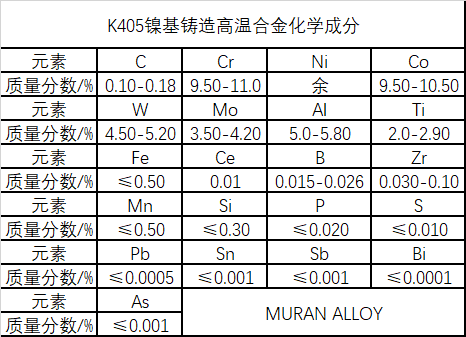

K405化学成分

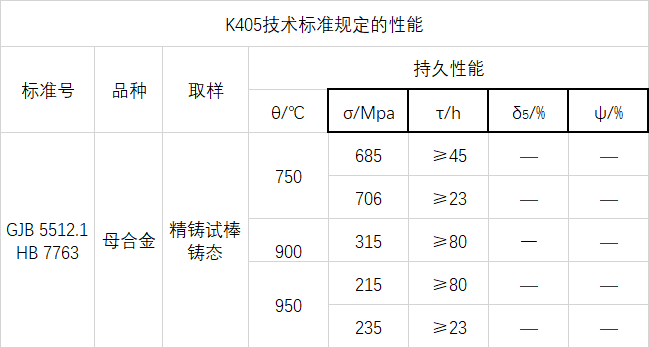

K405技术标准规定的性能

K405铸造高B低下C型

（1）铸造镍基高温合金K405的高B低C改型K405BC在760℃/MPa条件下具有更高的持久寿命和断裂延伸率。

（2）高B低C合金化显著增加铸造高温合金γ+γ'共晶量。在900-1050℃高温热暴露时减少次生碳化物M6C和M23C6的形成，抑制有害片状M6C的析出，使合金具有优异的组织稳定性。

以上就是关于K405镍基铸造高温合金材料介绍，（muransy.com）日常更新合金类资讯，欢迎大家指教交流。
