K405合金是由多种金属元素综合强化的镍基铸造高温合金。具有较高的中高温耐候性能，尤其是零件性能接近样品性能。具有良好的铸造性能，可铸造成形状复杂的空心叶片。该合金不含贵金属元素，价格相对便宜，但当成分在上限时，在850~950℃长期时效时有析出o相的倾向，因此合金成分应该严格控制。该合金适用于燃气轮机转子叶片和其他在 950°C 以下运行的高温部件。

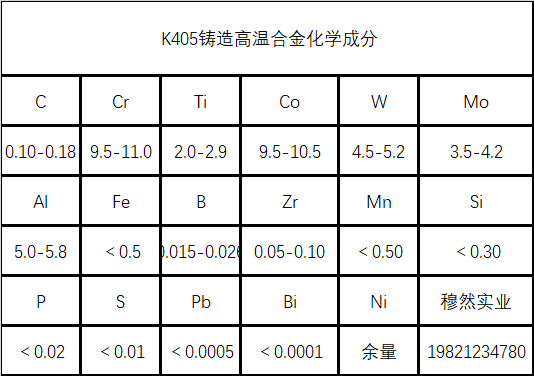

K405合金化学成分
K405合金用途
应用概述及特殊要求 该合金已用作涡轮螺旋桨发动机的I级空心涡轮叶片和II级涡轮工作叶片，并已在航空航线上投入使用。此外，它还用作其他高温工作部件。
K405真空钎焊工艺
BNi-2和BNi71CrSi分别用于真空钎焊铸造高温合金K405。借助TG-DTA差热分析，制定了BNi-2和BNi71CrSi两种钎料高温钎焊工艺体系。对采用BNi -2 和BNi71CrSi 两种钎料钎焊的K405 试样从钎焊后焊缝的金相组织和焊缝的剪切强度进行了评价和讨论。
(1)BNi-2钎焊K405时，钎缝对接头的金相组织有显着影响。当钎缝为50 μm时，钎焊接头结构几乎完全固溶；当钎缝为 100 μm 时，接头出现分层，即：钎缝中间由基体、硅化镍和硼相交的固溶体层 镍共晶结构层，中间层含有花纹状硼化铬相。这种现象是由合金元素的扩散系数不同造成的。
(2)与BNi-2钎料钎焊相比，由于BNi71CrSi钎料钎焊K405试样的工艺温度更高，合金元素的扩散能力更强，钎焊保持时间和钎焊间隙相同的情况下， BNi71CrSi钎料在钎缝中产生较多的固溶结构，可提高钎缝接头的综合力学性能。

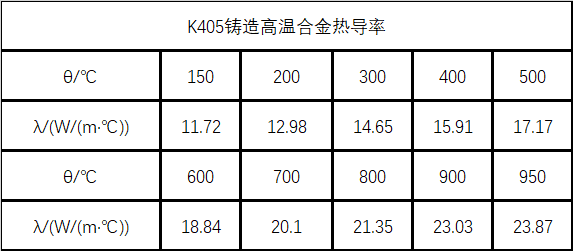

K405合金导热系数
以上是K405铸造高温合金材料的介绍，（mualloy.com ，muransy.com）每天都会更新合金的相关信息，欢迎大家的建议和交流。
