GH4708概述

GH4708是Ni-Cr基沉淀硬化型变形高温合金，使用温度在850℃以下。合金以钨、钼、铝和钛等元素进行综合强化，使其具有较高的热强性。合金具有较好的抗氧化性能、组织稳定，并具有满意的冷热加工成形和焊接工艺性能。适合于制造航空发动机压气机、燃烧室、涡轮、可调喷口等不同部位850℃以下工 作的承力零件。主要产品有热轧及锻制棒材、板材、丝材、环形件和锻件。

GH4708应用概况及特性

合金已用于制作航空发动机安装边、偏心环、半环、封严环座、低压涡轮外环、喷嘴壳体、拉杆、销轴和底板等高温承力件。并通过了发动机长期试车考核。

合金表面可进行渗AI、钝化、镀Ag和镀Cr等表面处理。合金在800℃时效1000h后无有害相析出。

GH4708材料技术标准

GB/T 14992  高温合金和金属间化合物高温材料的分类和牌号

Q/3B 988  GH708合金冷轧薄板

Q/3B 989  GH708合金热轧和锻制棒材

Q/3B 998  GH708合金热轧厚板

辽新7-0055  GH708合金热轧厚板

辽新7-0057  GH708合金冷轧薄板

辽新7-0060  GH708合金热轧和锻制棒材

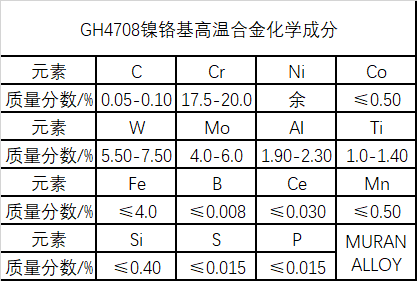

GH4708化学成分

GH4708热处理制度

（a）热轧和锻制棒材，1140℃±10℃×1h/AC+800℃±10℃×15h/AC；

（b）热轧薄板，供应状态（退火）：（1080-1120）℃/AC或WQ，标准热处理：1140℃±10℃/AC+800℃±10℃×15h/AC，其中退火和固溶处理保温时间根据板材的实际厚度而定；

（c）热轧中厚板，（1080-1120）℃/WQ+800℃±10℃×（5-15）h/AC，其中固溶保温时间根据板材的实际厚度而定。

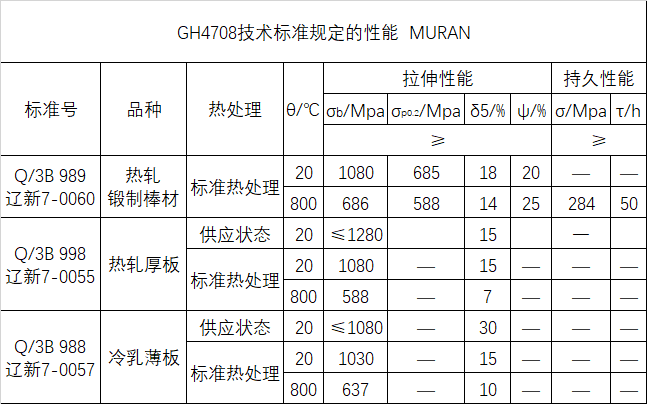

GH4708技术标准规定的性能

GH4708热处理

1) GH4708合金板材供应状态的最佳热处理制度为1100℃固溶，水冷或空冷。

2) GH4708合金二次固溶热处理制度最佳温度为1120-1140℃，空冷。

3) GH4708合金的最佳时效处理制度为800×15℃h，空冷。

GH4708时效

1）GH4708合金再650℃，800℃下经过100h、500h、1000h的长期时效后，力学性能基本温度，可以长期使用。

2）GH4708合金在650℃、800℃下经过100h、500h、1000h长期时效处理后，其晶粒度不变，但是随着时效时间的演唱，γ'相和M23C6的数量略有增加，而MC相的数量基本不变。

以上就是关于GH4708镍铬基高温合金介绍，（muransy.com）日常更新合金类资讯，欢迎大家指教交流。
