GH4080A概述
GH4080A是Ni-Cr基沉淀硬化型变形高温合金,使用温度小于800℃。合金主要是以加入铝、钛元素形成γ'相沉淀强化相。合金在650℃-850℃范围有良好的抗蠕变性能和抗氧化性能。合金的冷、热加工性能良好。主要产品有热轧和锻制棒、冷拉棒、热轧板、冷轧板、带材以及环形件等。

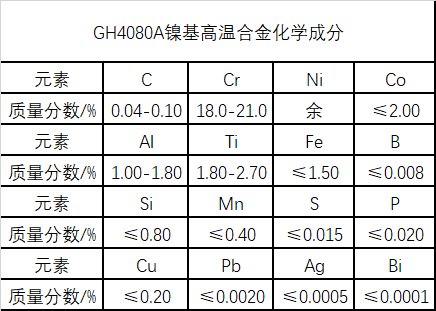

GH4080A化学成分
GH4080A材料技术标准
GB/T 14992 高温合金和金属间化合物高温材料的分类和牌号
HB/Z 140 航空用高温合金热处理工艺
WS9-7009 GH80A 合金涡轮叶片用热轧棒材
WS9-7011 GH80A 合金热轧、锻制及冷拉棒材
WS9-7011环件 GH80A合金轧环件
WS9-7095 GH80A合金热轧板材、冷轧薄板和带材
WS9-7156 GH80A合金冷拔(轧)无缝管
辽新6-0051 车辆和轮船用GH80A合金热轧和锻制棒材技术条件
QJ/DT 01.63018 汽轮机叶片用GH80A合金热轧和锻制棒材技术条件
QJ/DT 01.63019 气阀用GH80A合金锻件技术条件
QJ/DT 01.63022 柴油机气阀用GH80A合金圆棒技术条件

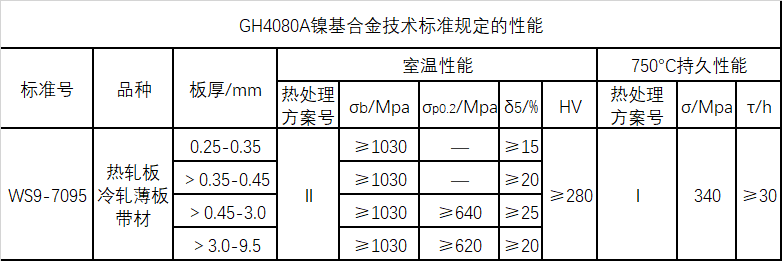

GH4080A技术标准规定的性能
GH4080A断口组织对其影响
(1)630℃/425MPa条件下,FG边缘和芯部蠕变变形为晶界滑移,导致FG边缘和芯部缺口持久寿命不同的主要原因是晶粒大小不同,FG芯部的晶粒尺寸的最大,持久寿命最强。
(2)630℃/545MPa条件下,FG边缘蠕变变形为晶界滑移,SMC边缘晶内变形与晶界变形共同协调作用,导致FG边缘与SMC边缘缺口寿命不同的主要原因是SMC边缘内存在许多位错,引起位错塞积,引发晶界软化;而FG位错比较少,应力集中于晶界,引发裂纹。
GH4080A紧固件应力腐蚀
(1)相比其他环境,在室温条件下,GH4080A合金对 HCl 具有明显的应力腐蚀敏感性,在 HCl 介质中,其断裂时间、抗拉强度、断面收缩率最低,应力腐蚀敏感性指数 ISSRT 最高,断裂方式为沿晶脆性断裂;
(2)进一步改变电位实验表明,GH4080A合金在 HCl 介质中的应力腐蚀断裂机制为氢致开裂型。
以上就是关于GH4080A镍基合金材料介绍,(muransy.com)日常更新合金类资讯,欢迎大家指教交流。
