GH4049概述

GH4049是Ni-Co-Cr基沉淀硬化型变形高温合金，使用温度小于950℃。该合金在1000℃以下具有良好的抗氧化性能，950℃以下具有较高的高温强度。适于制造工作温度在850℃-950℃的燃气涡轮工作叶片。主要产品有热轧和锻制棒材、模锻涡轮叶片。

GH4049应用概况及特性

合金已用于制作航空发动机涡轮叶片和其他高温承力件。经长期的生产和使用考验，已成为使用最广泛的叶片材料之一。

该合金与同类用途的镍基合金相比，合金的热加工塑性较差，但经电渣重熔或真空电弧重熔后，可以改善其加工塑性，且1000℃-1170℃的冲击韧性提高1-3倍。

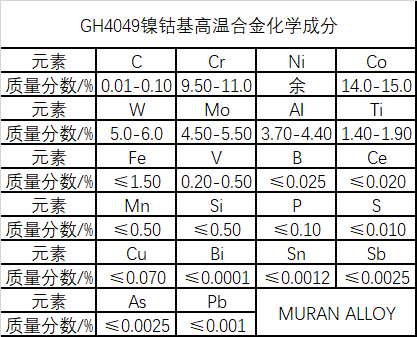

GH4049化学成分

GH4049材料技术标准

GB/T 14992高温合金和金属间化合物高温材料的分类和牌号

GB/T 14993转动部件用高温合金热轧棒材

GJB 1953A航空发动机转动件用高温合金热轧棒材规范

HB/Z 140航空用高温合金热处理工艺

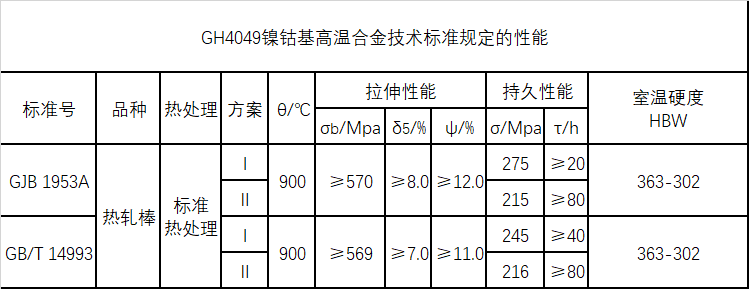

GH4049技术标准规定的性能

GH4049高温低周疲劳行为

（1）GH4049合金的循环应力响应行为与外加应变幅的高低密切相关。一般地，在较高的应变幅下合金呈现循环硬化，而在较低的应变幅下则表现为循环稳定。

（2）在给定的总应变幅下，升高试验温度将导致合金的低周疲劳寿命降低。

 （3）在500℃和600℃，疲劳裂纹以穿晶方式扩展，而在700℃和800℃ 时，疲劳裂纹的扩展方式将转变成沿晶为主。

GH4049合金棒材热轧

（1）采用真空感应冶炼+电渣重熔冶炼GH4049能够获得保证材料的纯洁度、良好的化学成分。

（2）GH4049铸锭采用1200℃×30小时高温均匀化扩散退火能够显著改善铸锭元素的偏析，改变了一次碳化物的析出形态，改善了合金的热加工塑性。

（3）GH4049合金铸锭采用恒温轧制开坯的工艺，是解决高强难变形GH4049合金热轧棒材生产的独创新工艺，实践表明是一种有效解决GH4049合金热轧棒材批量生产。

（4）GH4049合金45*45坯韧性轧制工艺，有效解决变形抗力大、咬入困难的GH4049合金成品轧制，减少轧制火次，提高棒材表面质量从而减少棒材表面的磨削量，提高合金的成材率的有效方法。

（5）GH4049合金控制适量的微量元素B、Mg有利于改善合金的热加工塑性和提高高温拉伸塑性，有利于稳定生产工艺和棒材的产品质量。

（6）恒温韧性轧制新工艺应用于GH4049合金热轧棒材的生产实践，生产工艺和产品质量都比较稳定。

以上就是关于GH4049镍钴合金化学成分地介绍，(muransy.com)日常更新合金类资讯，欢迎大家指教交流。
