GH2984概述

GH2984是Fe-Ni-Cr基沉淀硬化型变形高温合金，工作温度在700℃-750℃。合金以铬、钼和铌等元素进行固溶强化、以少量铝、钛形成沉淀强化相。该合金具有良好的长期持久强度、抗氧化和耐腐蚀能力、良好的冷热加工性能、较好的组织稳定性和可焊性。主要产品有棒材、管材、板材、带材和环形件。

GH2984应用概况及特性

合金已用于制作舰用及超超临界锅炉用，工作在700℃-750℃的过热器管材。在舰用锅炉经十年使用考核，效果良好，已投入批量使用。

该合金与同类用途的镍基合金比较，可以节省ω(Ni)32%-34%，并且不含钴，因而成本低廉。合金经长期时效后，析出少量颗粒状α相，对性能没有影响。合金在各种不同热处理状态以及焊接时均没有出 现晶间腐蚀的现象。

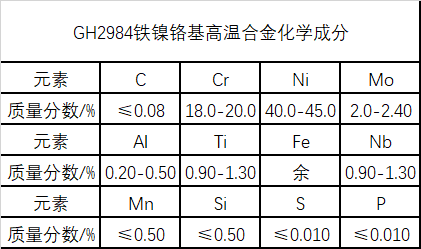

GH2984化学成分

GH2984热处理制度

制度Ⅰ：1100℃±10℃×1h/AC；

制度Ⅱ：1100℃±10℃×1h/AC+750℃±10℃×8h/AC；

制度Ⅲ：1100℃±10℃×1h/AC+750℃±10℃×8h/(50℃/H)→650℃±10℃×16h/AC。

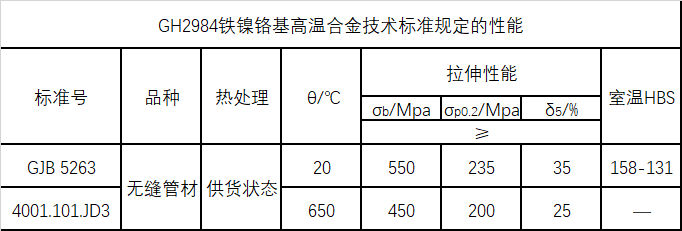

GH2984技术标准规定的性能

水蒸气对GH2984合金影响

​（１）暴露于750℃和850℃纯水蒸气中时，由外氧化和内氧化导致 的GH2984合金的增重动力学均遵循抛物线规律。蒸汽温度升高，Cr的挥发速率增大，但与氧化增重速率的增加程度相比还较小，Cr挥发导致的失重与氧化增重相比占比例甚小。

（２）750℃时，GH2984合金表面形成连续致密的(Cr，Mn)2O3膜，其中固溶少量Ti02。温度升高至850℃，阴离子O2-或OH-的扩散变得重要，氧化膜生长加速，并将由阳离子空位沉积形成的空洞不断地包裹进氧化膜中，使氧化膜由致密转变为多孔。大量空洞的形成加快Fe向外扩散，使(Cr，Mn)2O3膜的上方形成薄薄的一层Fe2TiO5。此外，在(Cr，Mn)2O3的下方，形成连续的(Nb，Mo)2O5层。

（３）Ti，AI优先于晶界发生内氧化，分别形成TiO2和AIO3。温 度 升 高，TiO2和AIO3颗粒的数量和尺寸均增加。

以上就是关于GH2984铁镍基高温合金材料介绍，（muransy.com）日常更新合金类资讯，欢迎业内人士指教交流。
