GH3044合金是一种固溶强化合金，通常在1200℃固溶后，基本上是单相奥氏体和少量的MC和M23C6碳化物。在900℃以下具有较高的塑性和适中的热强度，但合金在700-900℃长期运行后会出现严重的时效退化，晶界变粗，颗粒沿晶界析出链式分布。 M23C6型碳化物，在晶界和晶内有较大的WCr固溶析出。
GH3044是一种固溶强化镍基抗氧化合金。在900℃以下具有较高的可塑性和适中的热强度，具有优良的抗氧化性和良好的冲压焊接工艺性能。适用于900℃以下长期生产。工作的航空发动机主燃烧室和加力燃烧室部件，以及隔热罩、导叶等。

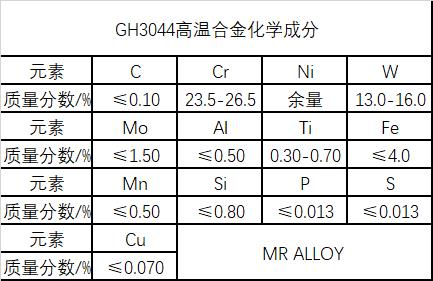

GH3044的化学成分

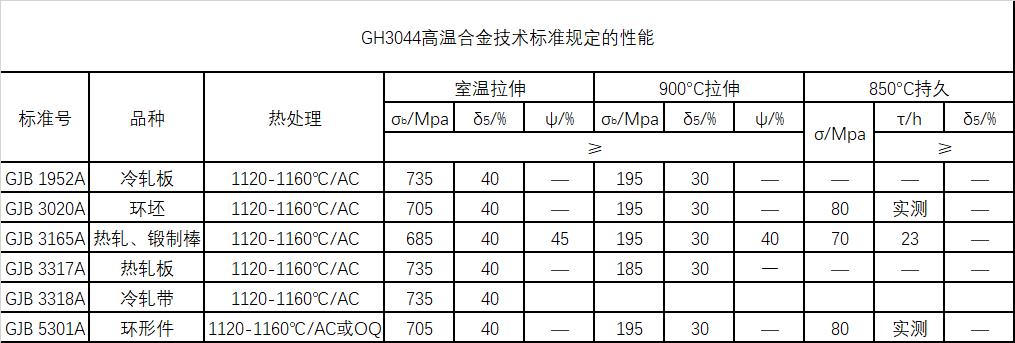

GH3044技术标准规定的性能
关于GH3044螺栓的扩口裂纹
1）GH3044螺栓扩口的裂纹与钢材的冶金质量有关系。
2）在扩口过程中出现裂纹时，GH3044螺栓中碳化物析出的数量、大小和分布有很大关系。
3）控制GH3044螺栓的热处理保温温度、保温时间和冷却速度，可以控制MC、WCr、M23C6等相的析出，达到有效防止螺栓扩口裂纹的目的。
关于GH3044的焊接工艺
1）采用RRW3040激光熔覆设备对1.5mm厚的GH3044高温合金进行间隙对接焊，对坡口间隙、激光功率和焊接速度三个因素进行正交试验，得到3组焊接接头性能优良分别在0.011m/s焊接速度、1.0mm间隙、550W功率、0.011m/s焊接速度下获得0.5mm间隙、600W功率、752MPa抗拉强度焊接接头。 730MPa抗拉强度焊接接头，1.0mm间隙，6在 00W 功率和 0.009m/s 焊接速度下获得的抗拉强度为 735MPa 的焊接接头。
2）通过焊接接头硬度试验、金相检验和抗弯试验的试验结果分析，焊缝区硬度和热影响区硬度相对于基体硬度的波动范围为小于10%，焊缝融合良好。无裂纹、大气孔、夹杂物等缺陷，焊缝区保持良好的塑性。
以上是关于GH3044高温合金的焊接工艺。 (muransy.com) 每天更新合金信息。欢迎大家。
